T8090

Strumento Dual Absolute

T8090

The Dual Absolute.
La nuova tecnologia Dual Absolute rende possibile eliminare gli svantaggi di un sistema differenziale classico, migliorare i suoi vantaggi e rinnovare un settore che è stato fermo per decenni. Grazie alla nuova tecnologia Dual Absolute, ForTest ha combinato la semplicità di un classico sistema a calo assoluto con la precisione e sensibilità di un sistema differenziale, portando gli strumenti per prove di tenuta ad un livello mai visto prima.
I nuovi algoritmi ed il nuovo hardware di misura annullano i tipici difetti di un sistema differenziale, come le differenze nella stabilizzazione tra la parte in test e il campione reference.
La nuova gamma di strumenti è in grado di funzionare in 3 modi diversi: Differenziale puro, Dual Absolute e Zero Centrale.
La nuova tecnologia Dual Absolute è così potente e affidabile che ForTest ha deciso di non sviluppare più il classico sistema differenziale.



Sampling programmable Sensitive as a differential Dual Safe© Solid state measure

Double productivity No periodic maintenance High pressure test Measurement width


Un tocco di innovazione.

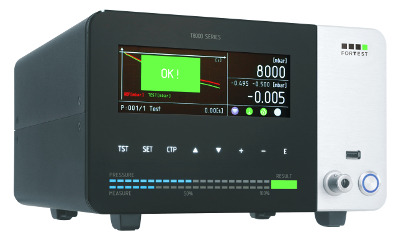

Il nuovo strumento prova tenuta T8090 nasce con l’idea di migliorare quello che era considerato il dispositivo meglio riuscito nella storia di ForTest, l’M8990.
La nuova controller video “ForTest MMI” ha portato ad un livello superiore l’interazione uomo-macchina, grazie ad un innovativo pannello capacitivo in vetro temperato, che contorna uno splendido display da 6,2” a colori.
La programmazione dei parametri risulta molto più veloce grazie alla nuova tastiera numerica integrata nei menù, ed il grande display rende ancora più chiara la visione del ciclo prova. Nella main screen è inoltre possibile interagire con funzioni rapide come cambio programma di prova, menù archivio prove “smart”, blocco/sblocco con password.


Display 6,2” a colori Grafico prova Touch screen “full area” Tastiera di programmazione estesa

Connettività senza limiti.
La dotazione del nuovo T8090 comprende porte USB slave, RS232, RS485, Profinet, EtherNet IP ed EtherCAT. In opzione si possono montare una porta ethernet ed un connettore 26 poli con 4 ingressi ed 8 uscite completamente programmabili, per l’interfacciamento a valvole esterne, barriere di sicurezza, interruttori, ecc…
Nel pannello frontale è montata una porta USB master per il collegamento di una chiavetta usb che permette la memorizzazione dei collaudi eseguiti, il backup/restore dei parametri e l’aggiornamento del firmware dello strumento.
Il collegamento a stampanti termiche, lettori bar-code / data-matrix e marcatrici avviene in modo automatico tramite menù interno.


USB key Uscite ad alta potenza RS232, RS485, Profinet , EtherNet IP Ethernet e connettore ausiliario

Misura sempre migliore.
Il ciclo di collaudo è stato ulteriormente velocizzato grazie all’integrazione di processore e coprocessore, mantenendo l’affidabilità che contraddistingue da sempre ForTest.
Possiamo dire con certezza che T8090 dispone della sezione di misura più avanzata al mondo, grazie alla tecnologia di centraggio in finestre ed alla doppia gabbia di Faraday optoisolata, che riducono i tempi di assestamento inferiori a 18 ms.
Questo si traduce in una risoluzione di misura reale di 0,1 Pa ad 1 bar (0,5 Pa a 6 bar) stabile ed esente da noise.


Processore e coprocessore integrati Tecnologia di centraggio in finestre Risoluzione a partire da 0,1 Pa

Sezione pneumatica ottimizzata.
Il montaggio di elettrovalvole di nuova generazione hanno permesso l’aumento del 30% della velocità di riempimento rispetto al precedente modello, mantenendo inalterata l’affidabilità nel tempo. I nostri strumenti non hanno bisogno di costose manutenzioni al reparto pneumatico, anzi, il nostro obiettivo è renderli sempre più affidabili e duraturi.


Velocità di riempimento +30% Grande resistenza all’umidità Nessuna manutenzione periodica

Design innovativo.
Quello che sembra soltanto un esercizio di design, in realtà nasconde un profondo studio per semplificare al massimo l’utilizzo e la comprensione dello strumento.
Il pannello frontale è realizzato in una lastra unica di vetro temperato ed alluminio, che lo rendono estremamente facile da pulire, rendendo quindi T8090 adatto sia all’utilizzo in laboratorio che in linea di produzione.
I menù interni estesi sono di facile comprensione, e l’interfaccia grafica è studiata per mostrare soltanto le informazioni importanti.
Tutto è esattamente dove dovrebbe essere.


Interfaccia user-friendly Facile pulizia Utilizzo a 360°



Modello 0-1bar 1-2bar 2-6bar 6-10bar 10-20bar 20-50bar
Accuratezza Dp 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Range di misura Dp 0-65 mbar 0-65 mbar 0-65 mbar 0-650 mbar 0-650 mbar 0-650 mbar
Risoluzione Dp 0,001 mbar 0,002 mbar 0,005 mbar 0,01 mbar 0,1 mbar 0,1 mbar
Accuratezza pressione diretta 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS
Range di misura pressione diretta 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Risoluzione pressione diretta 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar

1 mbar 10 mbar
Accuratezza misura perdita in cc/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Range di misura perdita in cc/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Risoluzione misura perdita in cc/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Accuratezza misura volume in cc 1%RDG+2cc

1%RDG+2cc

1%RDG+2cc

1%RDG+2cc

- -
Range di misura volume in cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc - -
Risoluzione misura volume in cc 0,1 cc 0,1 cc 0,1 cc 0,1 cc - -
Unità di misura mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensioni L: 270 h:160 l:300 mm
Peso 8 kg
Dimensioni display 800x280 pixel
Range temperatura di funzionamento 5-40 °C
Porte RS232 2
Porte RS485 1
Porta usb “master” 1
Porta usb “slave” 1
Porta ethernet Optional
Segnali I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Segnali I/O ausiliari (optional) 8 output programmable, 4 input programmable, 4BCD
Numero programmi 300
Memoria archivio prove Advanced
Blocco con password Yes
Nome programma Yes , 16 characters
Note La risoluzione da considerarsi ai fini dell'accuratezza è sempre 1 Pa


Norme di riferimento: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • La risoluzione ai fini del calcolo dell’incertezza è di 1 Pa fino a 10 bar.
  • La misura di portata dei misuratori di flusso è di tipo massico e riferita alle condizione di riferimento di 0°C – 1013,25mbar.
  •  La misura di portata degli strumenti per prove di tenuta è di tipo volumetrico.
  • I dati di accuratezza sono riferiti e garantiti alle condizioni di taratura in laboratorio.
  • L’accuratezza della misura di portata è riferita fino a 2 bar, per pressioni superiori sono possibili delle variazioni a seconda delle caratteristiche del modello.
  • Per scale di misura maggiori ai limiti indicati le accuratezze verranno specificate in fase di offerta.


* La misura volumetrica é presente solo se é previsto l'optional di misura volumetrica





  • Elettrovalvola di scarico esterna con filtro
  • Valvola pneumatica 3 vie
  • Elettrovalvola di pilotaggio
  • Valvola pneumatica 5 vie
  • Pulsante esterno di start
  • Pulsantiera esterna start/abort
  • Pulsantiera esterna selezione 4 programmi
  • Pedale di start
  • Lettore di codice a barre
  • Etichetta adesiva per stampante 4500pz
  • Cavo prolunga segnali AUX
  • Venturi
  • Filtro aria
  • Raccordo staubli maschio
  • Rubinetto micrometrico di precisione
  • Rubinetto micrometrico
  • Software Leak Test Manager T-Series
  • TTY
  • Protocollo seriale
  • Gruppo splittaggio valvole tipo "cilindri" con filtri
  • Cavo seriale proprietario PC - Serie T
  • Sonda esterna temperatura
  • Valvola pneumatica 3 vie con valvola pilota
  • MIXER-07
  • Software Data Manager T-Series
  • Raccordo Staubli femmina volante
  • Stampante termica con spellicolatore
  • Stampante termica senza spellicolatore
  • Cavo adattatore AUX Serie T - Serie ET
  • Pulsante Start/Abort/Buono/Scarto
  • Filtro aria 5 micron

  • Valvola di scarico Interna
  • Pneumatica per riempimenti veloci
  • Pneumatica con micro elettrovalvole veloci
  • Raccordo frontale per fuga tarata Staubli© - (STANDARD)
  • Regolatore di pressione di precisione frontale - (STANDARD)
  • Regolatore Elettronico di pressione
  • Circuito di autozero pressione primaria
  • Prova positiva e negativa
  • Pre-Riempimento
  • Lettura pressione primaria in attesa
  • Uscita secondaria di Scarto (terzo esito)
  • Misura barometrica
  • Uscita Analogica Perdita
  • Scheda espansione I/O 24 Vdc
  • Ingresso di Start a logica bi-manuale
  • Presa Ethernet/TCP-IP
  • Porta USB Attiva - (STANDARD)
  • Bluetooth Low Energy - (STANDARD)
  • Connessione WI-FI
  • Kit comando radio remoto selezione programmi/start
  • Misura da alta risoluzione (1M pti AD) - (STANDARD)
  • Capacimetro per misura volume pezzo
  • Doppio ramo di pressioni pre-regolate automatico
  • Dynamic Offset Correction
  • Interfaccia Profinet
  • Interfaccia EtherCAT
