T8730

Strumento prova portata

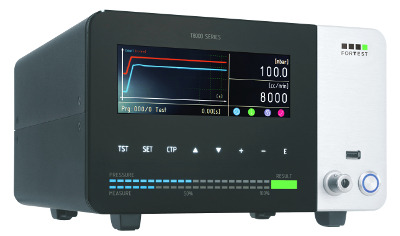

Il T8730 è lo strumento di ForTest dedicato alla misura della portata (flow-test), progettato per garantire test rapidi e precisi su componenti che richiedono la verifica del passaggio di aria o gas.

Grazie a sensori massici di alta qualità e a una risoluzione metrologica d’avanguardia, è in grado di rilevare ostruzioni o perdite di flusso con estrema stabilità.

Equipaggiato con l’interfaccia video “ForTest HMI” e un display da 6,2″ touchscreen capacitivo, offre una visualizzazione intuitiva dei grafici in tempo reale e possibilità di consultare statistiche sui dati di collaudo tramite menu CTP. La sua connettività completa lo rende perfetto per l’integrazione in linee automatiche complesse e per i requisiti dell’Industria 4.0. grazie alle interfacce Profinet, EtherNet/IP ed EtherCAT opzionali.

Possibilità di effettuare misurazione continua tramite apposita modalità di lavoro.

Misura della portata massica ad alta precisione
Interfaccia touchscreen capacitivo display a colori da 6,2”
Regolatore di pressione elettronico integrato (opzionale)
Connettività totale con supporto ai bus di campo industriali
Possibilità di aggiornamento firmware tramite USB

Specialista nei test di portata e ostruzione
Il T8730 nasce per soddisfare le esigenze di collaudo dove il parametro critico è il volume di aria che attraversa un componente. Utilizzando sensori di portata massica (Mass Flow), lo strumento misura con precisione il flusso indipendentemente dalle variazioni di pressione e temperatura ambientale. È la soluzione ideale per testare l’efficienza di condotti, valvole, bruciatori e dispositivi medici dove la verifica del libero passaggio o della corretta calibrazione del flusso è fondamentale.

Interfaccia video HMI e display touch da 6,2”
L’esperienza d’uso è centrata sul sistema video “ForTest HMI”, che trasforma lo strumento in una vera stazione di analisi. L’ampio display a colori da 6,2”, protetto da un pannello in vetro temperato capacitivo, permette di visualizzare grafici di portata chiari e dettagliati. La tastiera numerica integrata e l’interfaccia intuitiva facilitano la configurazione di ben 300 programmi di prova, rendendo l’operatività rapida anche per i tecnici meno esperti.

Elettronica di misura e schermatura d’avanguardia
Per garantire misure stabili in ogni condizione, il T8730 adotta una sezione di misura optoisolata e una doppia gabbia di Faraday. Questa architettura protegge i sensori dalle interferenze elettromagnetiche tipiche degli ambienti industriali. La risoluzione di misura è estremamente elevata, permettendo di intercettare minime variazioni di portata e garantendo una ripetibilità del test d’eccellenza, riducendo al minimo i falsi scarti in produzione.

Integrazione 4.0 e tracciabilità totale
Progettato per essere il cuore di sistemi automatizzati, lo strumento offre una dotazione di interfacce completa: USB (per salvataggio dati e aggiornamenti), RS232, RS485 e Can Bus di serie. È inoltre predisposto per l’integrazione di protocolli industriali avanzati come Profinet, EtherNet/IP ed EtherCAT. La gestione dei dati di collaudo permette una tracciabilità totale, consentendo alle aziende di monitorare costantemente la qualità della produzione e di interfacciarsi con i sistemi gestionali (MES).

Modello	0-0,5 bar	0,5-6 bar	0-200 cc/min	0-5000 cc/min	0-10000 cc/min	0-20000 cc/min	0-50000 cc/min	0-100000 cc/min	0-200000 cc/min
Accuratezza portata ¹	-	-	1% RDG+0,1%FS	1% RDG+0,1%FS	1% RDG+0,1%FS	1% RDG+0,1%FS	1% RDG+0,1%FS	1% RDG+0,5%FS	1% RDG+0,5%FS
Range di misura portata ¹	-	-	0-FS	0-FS	0-FS	0-FS	0-FS	0-FS	0-FS
Risoluzione portata	-	-	0,01 cc/min	1 cc/min	1 cc/min	1 cc/min	10 cc/min	100 cc/min	500 cc/min
Accuratezza pressione diretta	0,5%FS	0,5%FS	-	-	-	-	-	-	-
Range di misura pressione diretta	0-FS	0-FS	-	-	-	-	-	-	-
Risoluzione pressione diretta	0,01 mbar	0,1 mbar	-	-	-	-	-	-	-
Accuratezza misura perdita in cc/’	-	-	-	-	-	-	-	-	-
Range di misura perdita in cc/’	-	-	-	-	-	-	-	-	-
Risoluzione misura perdita in cc/’	-	-	-	-	-	-	-	-	-
Accuratezza misura volume in cc	-	-	-	-	-	-	-	-	-
Range di misura volume in cc	-	-	-	-	-	-	-	-	-
Risoluzione misura volume in cc	-	-	-	-	-	-	-	-	-
Unità di misura	mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, l/h, l/min.
Dimensioni	L:270 h:160 l:300 mm
Peso	8 kg
Dimensioni display	800x280 pixel
Range temperatura di funzionamento	5-40 °C
Porte RS232	2
Porte RS485	1
Porta usb “master”	1
Porta usb “slave”	1
Porta ethernet	Optional
Segnali I/O	Start, Stop, Filling, Test, Good, Reject, 4BCD
Segnali I/O ausiliari (optional)	8 output programmable, 4 input programmable, 4BCD
Numero programmi	300
Memoria archivio prove	Advanced
Blocco con password	Yes
Nome programma	Yes, 16 characters
Note	La risoluzione da considerarsi ai fini dell'accuratezza è sempre 1 Pa Norme di riferimento: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779 La risoluzione ai fini del calcolo dell’incertezza è di 1 Pa fino a 10 bar. La misura di portata dei misuratori di flusso è di tipo massico e riferita alle condizione di riferimento di 0°C – 1013,25mbar. La misura di portata degli strumenti per prove di tenuta è di tipo volumetrico. I dati di accuratezza sono riferiti e garantiti alle condizioni di taratura in laboratorio. L’accuratezza della misura di portata è riferita fino a 2 bar, per pressioni superiori sono possibili delle variazioni a seconda delle caratteristiche del modello. Per scale di misura maggiori ai limiti indicati le accuratezze verranno specificate in fase di offerta.
¹ : Può cambiare in accordo con il fondo scala di pressione

Elettrovalvola di scarico esterna con filtro
Pulsante esterno di start
Pulsantiera esterna start/abort
Pulsantiera esterna selezione 4 programmi
Pedale di start
Lettore di codice a barre
Etichetta adesiva per stampante 4500pz
Cavo prolunga segnali AUX
Filtro aria
Raccordo staubli maschio
Rubinetto micrometrico di precisione
Rubinetto micrometrico
PC Software Leak Test Manager
Cavo seriale proprietario PC – Serie T
Sonda esterna temperatura
PC Software Data Manager
Raccordo Staubli femmina volante
Stampante termica con spellicolatore
Stampante termica senza spellicolatore
Cavo adattatore AUX Serie T – Serie ET
Pulsante Start/Abort/Buono/Scarto
Filtro aria 5 micron

Pneumatica per riempimenti veloci – (STANDARD)
Raccordo frontale per fuga tarata Staubli©
Regolatore di pressione di precisione frontale
Regolatore Elettronico di pressione
Circuito di autozero pressione primaria
Pre-Riempimento
Lettura pressione primaria in attesa
Uscita secondaria di Scarto (terzo esito)
Misura barometrica
Uscita Analogica Perdita
Scheda espansione I/O 24 Vdc
Ingresso di Start a logica bi-manuale
Presa Ethernet/TCP-IP
Porta USB Attiva – (STANDARD)
Connessione WI-FI
Connessione Bluetooth Low Energy
Kit comando radio remoto selezione programmi/start
Misura da alta risoluzione (1M pti AD) – (STANDARD)
Interfaccia Profinet
Interfaccia EtherNet/IP
Interfaccia EtherCAT

(*) Le interfacce Ethernet-based con protocolli di comunicazione industriali standardizzati sono opzionali e non incluse di default nello strumento. Inoltre, in funzione della disponibilità dei moduli embedded che supportano tali protocolli, è necessario fare riferimento allo specifico modello e alla revisione hardware installata, poiché i moduli vengono integrati in base alla disponibilità al momento dell’ordine.
