Micro prova tenuta a calo assoluto
K3990 nasce per applicazioni su macchine automatiche ad alta produttività, su piccoli volumi di prova e dove la necessità primaria è avere tempi ciclo ridotti.
Settori Applicativi
Evoluzione Miniaturizzata per l’Automazione
Il K3990 rappresenta l’ultima frontiera dei sistemi per la prova di tenuta a calo assoluto. Progettato specificamente per l’automazione, unisce precisione estrema e dimensioni incredibilmente ridotte.
Ottimizzazione dei Tempi Ciclo
Con un formato compatto di soli 110x110x110 mm, lo strumento può essere installato a ridosso del pezzo in prova. Questo posizionamento strategico minimizza i volumi parassiti, accelerando drasticamente i tempi del ciclo di collaudo.
Eccellenza sui Micro-Volumi
Grazie alle micro-valvole interne a basso consumo, il K3990 è ideale per test ultra-rapidi su componenti con volumi ridotti (fino a 50 cc). È la soluzione perfetta per macchine automatiche ad altissima produttività.

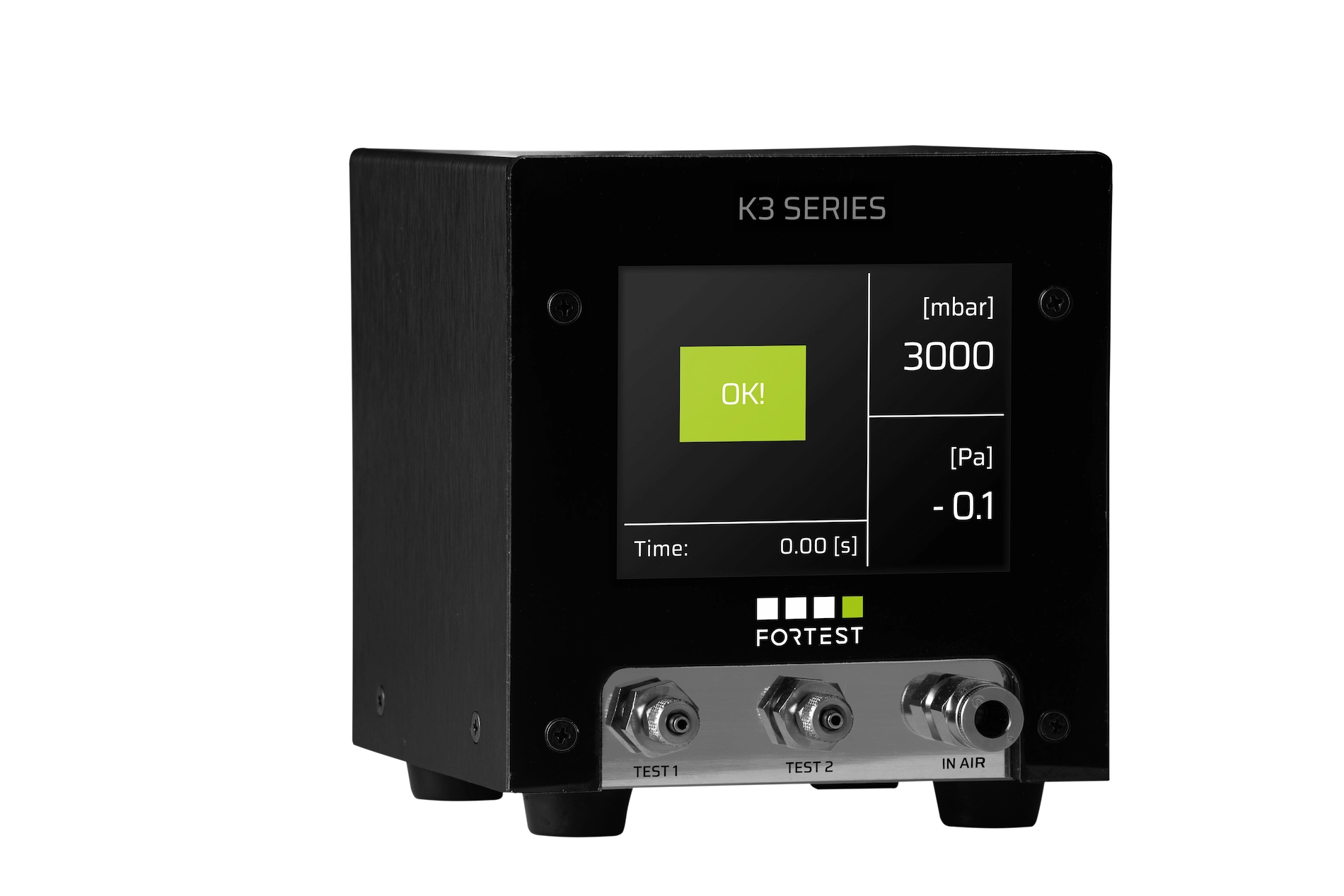

Design Industriale e Display Integrato
Lo chassis in alluminio anodizzato con frontale in plexiglass garantisce robustezza. Nonostante la miniaturizzazione, integra di serie un display a colori da 3,5” per un monitoraggio immediato dei processi.
Connettività Globale e Protocolli
La dotazione tecnica è completa: connessioni USB, Ethernet TCP/IP (Modbus-RTU o protocollo ForTest) e Bluetooth. Lo strumento è pronto per l’integrazione digitale in ottica Industria 4.0.
Flessibilità di Programmazione e Controllo
Il K3990 può essere configurato tramite software PC (LAN, USB, RS232,USB) e operare anche in modalità stand-alone, gestendo start/abort e richiamo programmi tramite segnali digitali I/O.
Range Operativo di Misura
Per adattarsi a diverse esigenze pneumatiche, dalla gestione del vuoto alle pressioni standard, le scale di misura disponibili coprono l’intervallo da -1 a 10 bar.
| Modello | 0-1 bar e -1-0 bar | 1-2 bar | 2-6 bar | 6-10 bar |
|---|---|---|---|---|
| Accuratezza Dp | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT |
| Range di misura Dp | 0-65 mbar | 0-65 mbar | 0-65 mbar | 0-650 mbar |
| Risoluzione Dp | 0,001 mbar | 0,002 mbar | 0,005 mbar | 0,01 mbar |
| Accuratezza pressione diretta | 0,5%FS | 0,5%FS | 0,5%FS | 0,5%FS |
| Range di misura pressione diretta | 0-FS | 0-FS | 0-FS | 0-FS |
| Risoluzione pressione diretta | 0,1 mbar | 0,1 mbar | 0,1 mbar | 1 mbar |
| Accuratezza misura perdita in cc/’ | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min |
| Range di misura perdita in cc/’ | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min |
| Risoluzione misura perdita in cc/’ | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min |
| Accuratezza misura volume in cc | - | - | - | - |
| Range di misura volume in cc | - | - | - | - |
| Risoluzione misura volume in cc | - | - | - | - |
| Unità di misura | mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s. | |||
| Dimensioni | L:110 H:110 l:110 mm | |||
| Peso | 1 Kg | |||
| Dimensioni display | 3,5” - 320x240 pixel | |||
| Range temperatura di funzionamento | 5-40 °C | |||
| Porte RS232 | 1 | |||
| Porte RS485 | 1 | |||
| Porta usb “master” | 1 | |||
| Porta usb “slave” | 0 | |||
| Porta ethernet | Optional (protocolli ForTest o Modbus RTU) | |||
| Segnali I/O | Start, Stop, Filling, Test, Good, Reject, 3BCD | |||
| Segnali I/O ausiliari (optional) | - | |||
| Numero programmi | 100 | |||
| Memoria archivio prove | No | |||
| Blocco con password | No | |||
| Nome programma | No | |||
| Note |
La risoluzione da considerarsi ai fini dell'accuratezza è sempre 1 Pa Norme di riferimento: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779
|
|||
