Il nuovo K7990 nasce come strumento universale per la prova tenuta e trova applicazione in tutti i settori industriali (automotive, medicale, oleodinamico, elettrodomestico, e-mobility, aeronautica e difesa) grazie alla elevata configurabilità di optional e scale di misura.
Settori Applicativi
Innovazione nel Calo Assoluto
K7990 nasce dalla continua evoluzione tecnologica e dalle moderne richieste del mercato. Questo nuovo strumento per la prova di tenuta a calo assoluto è progettato per offrire prestazioni di alto livello nel controllo qualità industriale.
Versatilità e Applicazioni
Altamente configurabile, lo strumento si adatta a ogni settore applicativo. Può essere utilizzato come unità stand-alone in postazioni manuali o integrato in automazioni complesse, grazie a interfacce digitali compatibili con tutti i sistemi attualmente sul mercato.

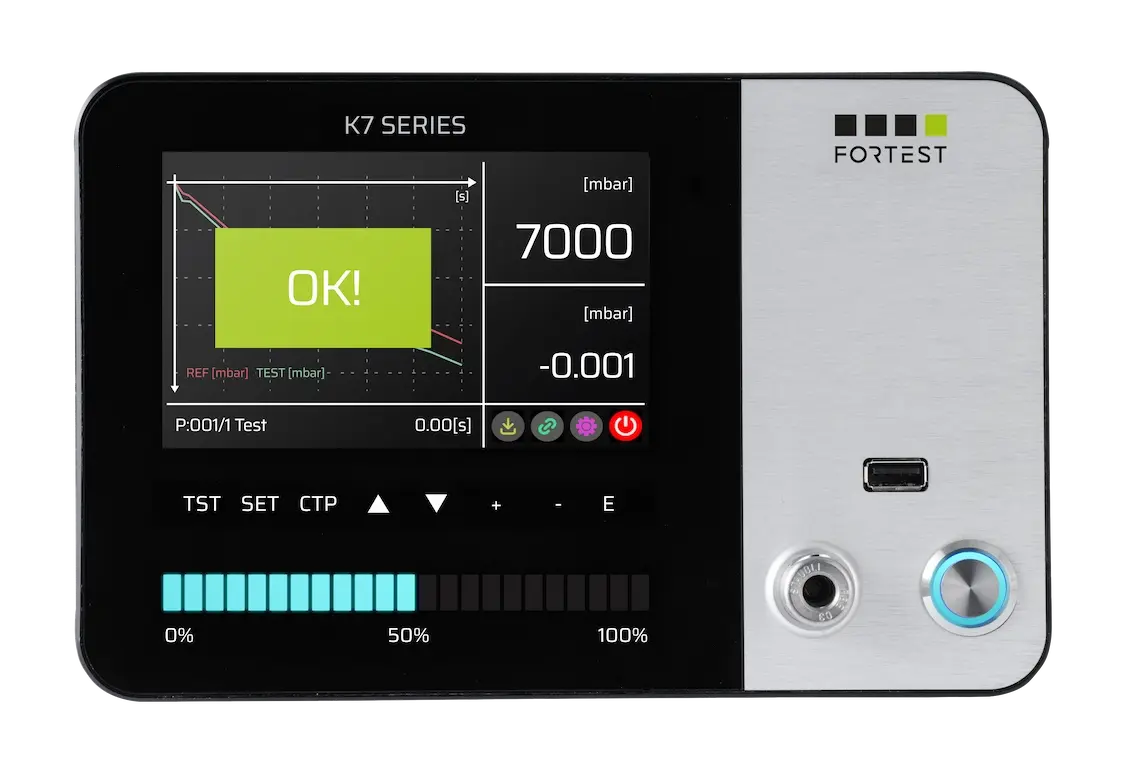

Interfaccia Utente Evoluta
Il design vanta un pannello in vetro temperato ad alta resistenza che protegge un display touch-screen capacitivo da 5,7” a colori. L’operatività è resa intuitiva dalla barra LED dinamica e dalla tastiera retroilluminata, ideali per l’uso intensivo in produzione.
Dotazione di Serie Completa
Il pacchetto standard include il raccordo Stäubli® per fughe tarate, porta USB per il salvataggio dei report e l’aggiornamento firmware, oltre a un regolatore di pressione manuale di precisione (disponibile anche in versione elettronica come optional) e 300 programmi di prova.
Connettività e Integrazione 4.0
Il K7990 offre una comunicazione totale tramite Ethernet, RS232, RS485, USB, Bluetooth e Wi-Fi. La flessibilità è garantita dalla compatibilità con i protocolli più diffusi: Modbus-RTU, Profinet, EtherNet/IP ed EtherCAT, assicurando il dialogo con sistemi PLC e MES.
| Modello | 0-1 bar e -1-0 bar | 1-2bar | 2-6bar | 6-15bar |
|---|---|---|---|---|
| Accuratezza Dp | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT |
| Range di misura Dp | 0-65 mbar | 0-65 mbar | 0-65 mbar | 0-650 mbar |
| Risoluzione Dp | 0,001 mbar | 0,002 mbar | 0,005 mbar | 0,01 mbar |
| Accuratezza pressione diretta | 0,5%FS | 0,5%FS | 0,5%FS | 0,5%FS |
| Range di misura pressione diretta | 0-FS | 0-FS | 0-FS | 0-FS |
| Risoluzione pressione diretta | 0,1 mbar | 0,1 mbar | 0,1 mbar | 1 mbar |
| Accuratezza misura perdita in cc/’ | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min | 1%RDG+0,03cc/min |
| Range di misura perdita in cc/’ | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min | 0-10 cc/min |
| Risoluzione misura perdita in cc/’ | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min | 0,01 cc/min |
| Accuratezza misura volume in cc | 1%RDG+2cc | 1%RDG+2cc | 1%RDG+2cc | 1%RDG+2cc |
| Range di misura volume in cc | 0-500 cc | 0-500 cc | 0-500 cc | 0-500 cc |
| Risoluzione misura volume in cc | 0,1 cc | 0,1 cc | 0,1 cc | 0,1 cc |
| Unità di misura | mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s. | |||
| Dimensioni | L: 220 h:140 l:250 mm | |||
| Peso | 4 kg | |||
| Dimensioni display | 5.7” - 800x480 pixel | |||
| Range temperatura di funzionamento | 5-40 °C | |||
| Porte RS232 | 2 | |||
| Porte RS485 | 1 | |||
| Porta usb “master” | 1 | |||
| Porta usb “slave” | 1 | |||
| Porta ethernet | Optional (protocolli ForTest, Modbus RTU, Profinet, EtherCAT, EtherNet/IP) | |||
| Segnali I/O | Start, Stop, Filling, Test, Good, Reject, 4BCD | |||
| Segnali I/O ausiliari (optional) | 8 output programmable, 4 input programmable, 4BCD | |||
| Numero programmi | 300 | |||
| Memoria archivio prove | Advanced | |||
| Blocco con password | Yes | |||
| Nome programma | Yes , 16 characters | |||
| Note |
La risoluzione da considerarsi ai fini dell'accuratezza è sempre 1 Pa Norme di riferimento: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779
|
|||
