Funzione e finalità nel processo di controllo qualità

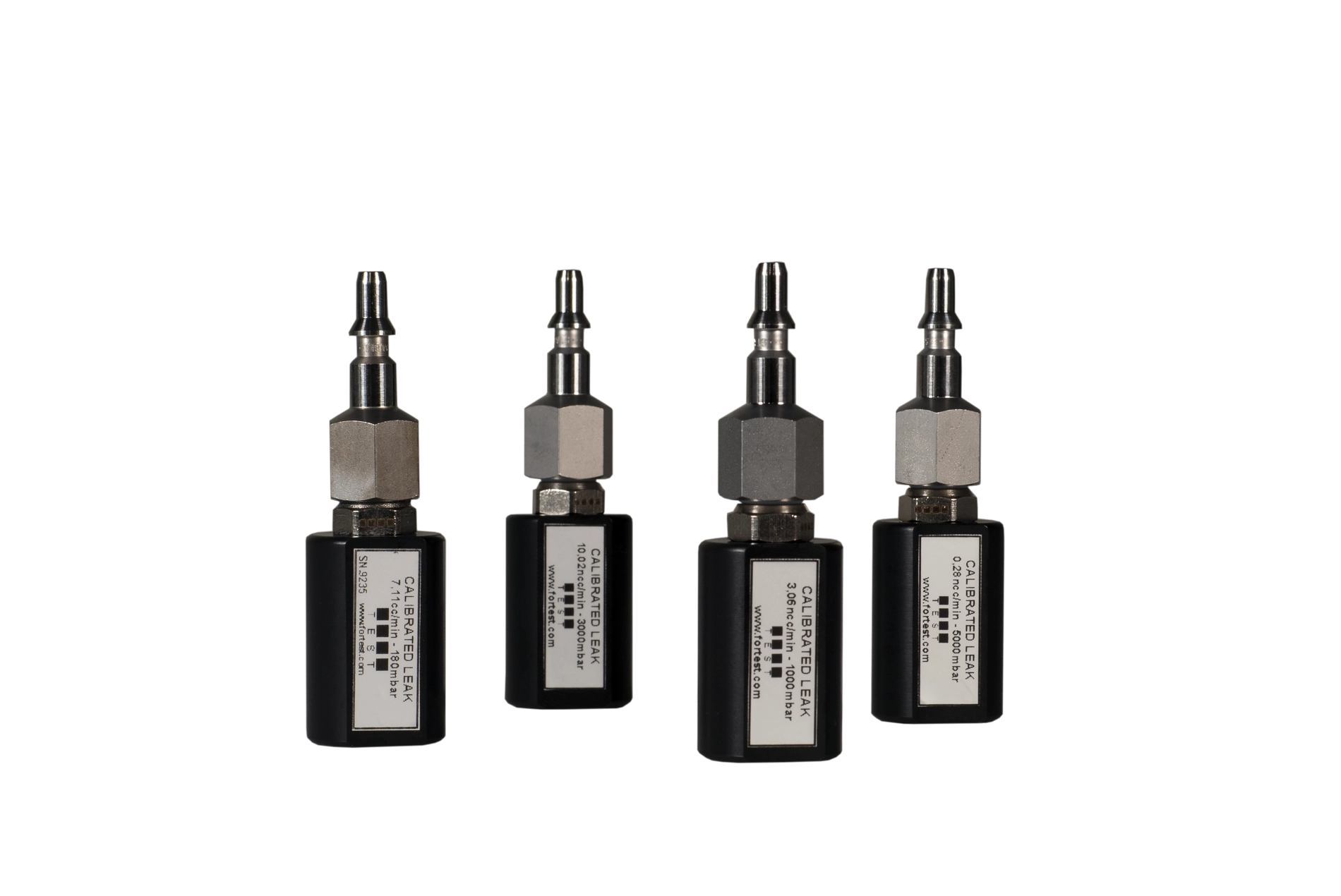

Il T0730 rappresenta uno strumento metrologico fondamentale per garantire l’affidabilità e la precisione dei sistemi di prova tenuta. La sua funzione primaria è quella di simulare una perdita controllata e certificata, permettendo agli operatori e ai responsabili qualità di verificare che i sistemi di collaudo funzionino correttamente e rilevino perdite entro le tolleranze specificate. Questo processo di validazione è essenziale nelle produzioni certificate ISO dove è richiesta la dimostrazione periodica dell’efficacia dei sistemi di test. L’ugello tarato permette di eseguire queste verifiche in modo rapido, semplice e ripetibile, senza necessità di equipaggiamenti complessi o procedure laboriose.
Tecnologia del materiale sinterizzato
Il cuore del T0730 è costituito da un elemento in acciaio inox sinterizzato, un materiale poroso ottenuto attraverso un processo metallurgico controllato che crea una struttura omogenea di pori interconnessi. Questa tecnologia garantisce una perdita costante e stabile nel tempo, caratteristica fondamentale per un campione di riferimento metrologico. A differenza di altri sistemi basati su orifizi calibrati o ugelli capillari, il materiale sinterizzato offre maggiore robustezza meccanica, insensibilità alle vibrazioni e resistenza all’usura. L’acciaio inox conferisce inoltre eccellente resistenza alla corrosione, permettendo l’utilizzo con gas diversi e in ambienti industriali anche severi, senza degradazione delle prestazioni nel tempo.
Personalizzazione e configurabilità
Ogni T0730 viene prodotto su specifica del cliente in base ai valori di pressione e portata richiesti dalla particolare applicazione. Le scale di portata coprono un range molto ampio, da 200 cc/min per applicazioni su componenti piccoli e a bassa perdita, fino a 100 l/min per sistemi più voluminosi o con requisiti di tenuta meno stringenti. Il fondo scala di pressione può essere selezionato tra -1 bar (applicazioni in vuoto) e 10 bar (applicazioni in pressione), permettendo la validazione dei sistemi di test nelle stesse condizioni operative dei componenti reali. L’accuratezza dichiarata del ±5% più 2 cc/min è riferita alle condizioni di certificazione e garantisce una ripetibilità eccellente per le verifiche periodiche.
Certificazione e tracciabilità
Ogni ugello tarato T0730 viene fornito con certificato di taratura che riporta i valori misurati di portata alle diverse pressioni di lavoro. La tracciabilità SIT (Servizio di taratura in Italia, membro di EURAMET) garantisce che le misure effettuate siano riferibili ai campioni nazionali e internazionali, requisito indispensabile per le certificazioni di qualità e per gli audit dei sistemi di gestione. Il certificato include tutti i dati identificativi dell’ugello, le condizioni di misura, le incertezze di taratura e la validità della certificazione. Questo livello di documentazione permette alle aziende di dimostrare la conformità alle normative di settore e agli standard qualitativi più rigorosi.
Modalità di utilizzo e connessione
Il T0730 è progettato per la massima facilità d’uso e versatilità di installazione. La doppia opzione di connessione offre flessibilità in base alle esigenze: il raccordo filettato 1/8″ BSP maschio è ideale per installazioni permanenti o semi-permanenti in banchi di prova dedicati, mentre l’innesto rapido Staubli® maschio permette connessioni e disconnessioni rapide senza utensili, ideale per verifiche periodiche su linee diverse o per utilizzo mobile. Il peso contenuto di soli 28 grammi rende il dispositivo maneggevole e facile da trasportare. La scatola protettiva fornita in dotazione protegge l’ugello da urti, polvere e contaminazioni durante lo stoccaggio, preservando le caratteristiche metrologiche nel tempo.
Compatibilità con diversi gas
Il T0730 è compatibile con diversi gas di lavoro: aria compressa (il più comune nelle applicazioni industriali), azoto (utilizzato quando si vuole evitare ossidazione o reazioni chimiche) e idrogeno (impiegato nei test con forming gas o nelle applicazioni con rilevatori ad idrogeno). Questa versatilità permette di utilizzare lo stesso ugello tarato per validare sistemi di test che lavorano con gas diversi, ottimizzando gli investimenti in campioni metrologici. È importante utilizzare l’ugello con lo stesso gas per cui è stato certificato, o applicare eventuali fattori di correzione se si cambia gas di lavoro, per mantenere l’accuratezza dichiarata.
Applicazioni in pressione e vuoto
Una caratteristica distintiva del T0730 è la capacità di operare sia in pressione (da 0 fino a 10 bar) che in vuoto (fino a -1 bar). Questo lo rende adatto a validare una vasta gamma di sistemi di prova tenuta: da quelli differenziali che lavorano a basse pressioni relative, ai sistemi a calo assoluto in pressione, fino ai test in vuoto utilizzati per componenti particolari come impianti frigoriferi o sistemi sottovuoto. La possibilità di selezionare il fondo scala di pressione in fase di ordine garantisce che l’ugello sia ottimizzato per le condizioni operative specifiche, massimizzando precisione e affidabilità delle verifiche.
Stabilità nel tempo e manutenzione
Una delle caratteristiche più apprezzate del T0730 è l’eccezionale stabilità nel tempo. Il materiale sinterizzato in acciaio inox non subisce variazioni significative delle caratteristiche di permeabilità anche dopo migliaia di cicli di utilizzo, a differenza di altri sistemi che possono essere soggetti a usura, intasamento o deriva delle prestazioni. Questa stabilità riduce la necessità di ricalibrazioni frequenti, pur rimanendo opportuno verificare periodicamente (tipicamente con cadenza annuale) la taratura attraverso controlli con strumenti primari o l’invio in laboratorio accreditato. La manutenzione richiesta è minima: è sufficiente proteggere l’ugello da urti meccanici, evitare contaminazioni con oli o polveri, e conservarlo nella scatola protettiva quando non utilizzato.
Importanza nella gestione della qualità
L’utilizzo di perdite calibrate certificate è un requisito esplicito o implicito in molte normative di settore e standard di qualità. I sistemi di gestione ISO 9000 richiedono la dimostrazione che i sistemi di misura e controllo siano tarati e verificati periodicamente. Il T0730 fornisce proprio questa capacità, permettendo di generare evidenze oggettive dell’affidabilità dei processi di collaudo. L’investimento in ugelli tarati certificati si ripaga ampiamente in termini di conformità normativa, riduzione dei rischi di qualità, e fiducia dei clienti nella capacità dell’azienda di fornire prodotti affidabili.
