T8980

Strumento prova tenuta universale “Compliance” ad intercettazione

In alcune particolari situazioni, ovvero quando la perdita massima ammissibile sia troppo piccola, l’unica soluzione è racchiudere il pezzo in prova dentro ad una campana ermetica e passare ad un sistema “compliance” ad intercettazione, come il nuovo T8980.

Tale strumento ha 2 rami di misura, il primo inietta l’aria di test dentro al pezzo in prova, il secondo misura l’aumento di pressione all’interno dell’intercapedine della campana contenitiva. Quindi, se il pezzo in prova avrà una perdita, trasferirà il carico di pressione nella campana, facendo aumentare la pressione all’interno di essa, che verrà quindi rilevata dal ramo di misura perdite.

In questo modo, in tutta sicurezza, si riescono ad utilizzare pressioni di prova molto alte (anche 100 bar) e rilevare fughe estremamente basse, anche nell’ordine di pochi cc/h.

Perdite visibili di pochi cc/h
Pressione di prova fino a 100 bar
Rami di misura indipendenti

Alte prestazioni nel collaudo
Il T8980 rappresenta l’evoluzione tecnologica nella rilevazione delle micro-perdite ad aria. Questa tecnologia permette di confrontare il pezzo in prova con un campione di riferimento, annullando le derive termiche e ambientali. La sua architettura interna è studiata per mantenere una risoluzione di 0,1 Pa, assicurando la massima sensibilità anche quando si opera a pressioni elevate, dove i sistemi tradizionali tendono a perdere precisione.

Elettronica schermata e stabilità di misura
Il cuore dello strumento integra la tecnologia di centraggio in finestre e una doppia gabbia di Faraday. Questa particolare schermatura protegge la sezione di misura dalle interferenze elettromagnetiche esterne, garantendo tempi di assestamento rapidissimi (inferiori a 18 ms) e una stabilità di lettura costante. Il risultato è un processo di collaudo ripetibile e affidabile, fondamentale per la sicurezza e la qualità del prodotto finale.

Design ergonomico e interfaccia capacitiva

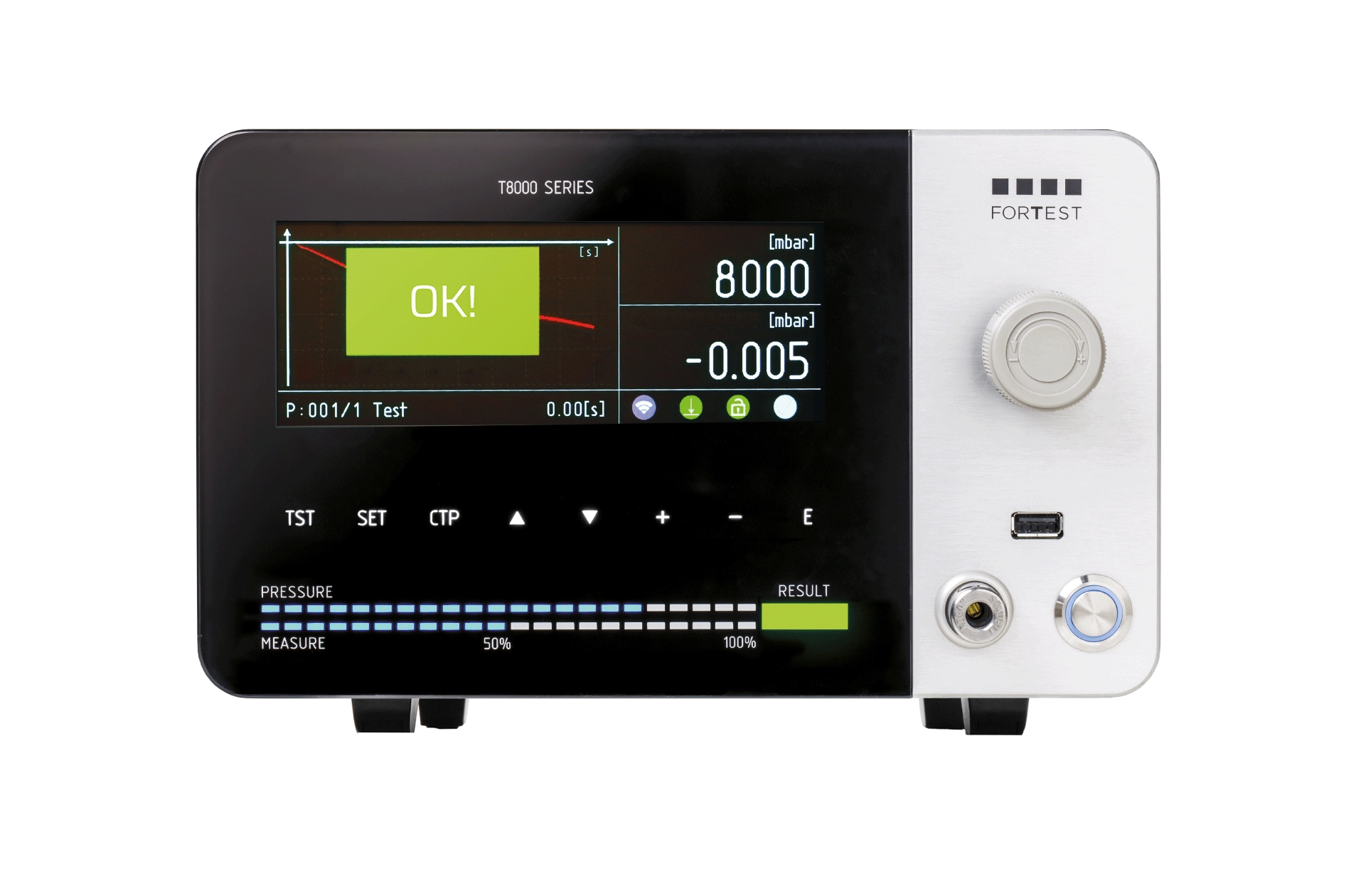

Lo strumento si distingue per un design moderno che vede protagonista un ampio display LCD da 6,2”. Il pannello frontale “total glass” in vetro temperato non solo facilita le operazioni di pulizia, ma ospita una tastiera capacitiva estremamente reattiva. L’interfaccia grafica permette di monitorare l’intero ciclo di prova tramite grafici in tempo reale, rendendo la diagnostica e la configurazione dei programmi estremamente fluide per l’utente.

Integrazione industriale e tracciabilità
Progettato per l’integrazione nei sistemi di produzione automatizzati, il T8980 è equipaggiato con una suite completa di connessioni: USB, RS232 e RS485 di serie, con possibilità di espansione verso i protocolli Profinet, EtherNet/IP ed EtherCAT. La porta USB frontale permette la gestione semplificata dei dati, consentendo il salvataggio dei collaudi e dei backup dei parametri, garantendo la piena conformità ai requisiti di tracciabilità dell’Industria 4.0.

Modello	0-0,5 bar	0,5-6 bar	6-10 bar	10-20 bar	20-50 bar
Accuratezza Dp	0,5% RDG+3DGT	0,5% RDG+3DGT	0,5% RDG+3DGT	0,5% RDG+3DGT	0,5% RDG+3DGT
Range di misura Dp	0-65 mbar	0-65 mbar	0-650 mbar	0-650 mbar	0-650 mbar
Risoluzione Dp	0,001 mbar	0,001 mbar	0,001 mbar	0,001 mbar	0,01 mbar
Accuratezza pressione diretta	0,5%FS	0,5%FS	0,5%FS	0,5%FS	0,5%FS
Range di misura pressione diretta	0-FS	0-FS	0-FS	0-FS	0-FS
Risoluzione pressione diretta	0,1 mbar	0,1 mbar	0,1 mbar	0,1 mbar	0,1 mbar
Accuratezza misura perdita in cc/’	1%RDG+0,03cc/min	1%RDG+0,03cc/min	1%RDG+0,03cc/min	1%RDG+0,03cc/min	1%RDG+0,03cc/min
Range di misura perdita in cc/’	0-10 cc/min	0-10 cc/min	0-10 cc/min	0-10 cc/min	0-10 cc/min
Risoluzione misura perdita in cc/’	0,01 cc/min	0,01 cc/min	0,01 cc/min	0,01 cc/min	0,01 cc/min
Accuratezza misura volume in cc	1,5%RDG+2cc/min	1,5%RDG+2cc/min	1,5%RDG+2cc/min	1,5%RDG+2cc/min	1,5%RDG+2cc/min
Range di misura volume in cc	0-500 cc	0-500 cc	0-500 cc	0-500 cc	0-500 cc
Risoluzione misura volume in cc	0,1 cc	0,1 cc	0,1 cc	0,1 cc	0,1 cc
Unità di misura	mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensioni	270X160X300 mm
Peso	8 kg
Dimensioni display	800x280 pixel
Range temperatura di funzionamento	5-40 °C
Porte RS232	2
Porte RS485	1
Porta usb “master”	1
Porta usb “slave”	1
Porta ethernet	Optional
Segnali I/O	Start, Stop, Filling, Test, Good, Reject, 4BCD
Segnali I/O ausiliari (optional)	8 output programmable, 4 input programmable, 4BCD
Numero programmi	300
Memoria archivio prove	Advanced
Blocco con password	Yes
Nome programma	Yes, 16 characters
Note	La risoluzione da considerarsi ai fini dell'accuratezza è sempre 1 Pa Norme di riferimento: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779 La risoluzione ai fini del calcolo dell’incertezza è di 1 Pa fino a 10 bar. La misura di portata dei misuratori di flusso è di tipo massico e riferita alle condizione di riferimento di 0°C – 1013,25mbar. La misura di portata degli strumenti per prove di tenuta è di tipo volumetrico. I dati di accuratezza sono riferiti e garantiti alle condizioni di taratura in laboratorio. L’accuratezza della misura di portata è riferita fino a 2 bar, per pressioni superiori sono possibili delle variazioni a seconda delle caratteristiche del modello. Per scale di misura maggiori ai limiti indicati le accuratezze verranno specificate in fase di offerta.

Elettrovalvola di scarico esterna con filtro
Pulsantiera esterna start/abort
Pulsantiera esterna selezione 4 programmi
Pedale di start
Lettore di codice a barre
Etichetta adesiva per stampante 4500pz
Cavo prolunga segnali AUX
Venturi
Filtro aria
Raccordo staubli maschio
Rubinetto micrometrico di precisione
Rubinetto micrometrico
PC Software T-Series manager
Protocollo seriale
Sonda esterna temperatura
Software Data Manager
Raccordo Staubli femmina volante
Stampante termica con spellicolatore
Cavo adattatore AUX Serie M – Serie ET
PC Software “Data Manager”
Filtro aria 5 micron

Valvola di scarico Interna
Regolatore di pressione di precisione frontale
Modulo pneumatico di misura remotata
Regolatore Elettronico di pressione
Circuito di autozero pressione primaria
Pre-Riempimento
Lettura pressione primaria in attesa – (STANDARD)
Uscita secondaria di Scarto (terzo esito)
Uscita Analogica Perdita
Scheda espansione I/O 24 Vdc
Ingresso di Start a logica bi-manuale
Presa Ethernet/TCP-IP
Porta USB Attiva
Connessione WI-FI
Kit comando radio remoto selezione programmi/start
Misura da alta risoluzione (1M pti AD) – (STANDARD)
Capacimetro per misura volume pezzo
Doppio ramo di pressioni pre-regolate automatico
Misura indiretta – (STANDARD)
