M6960

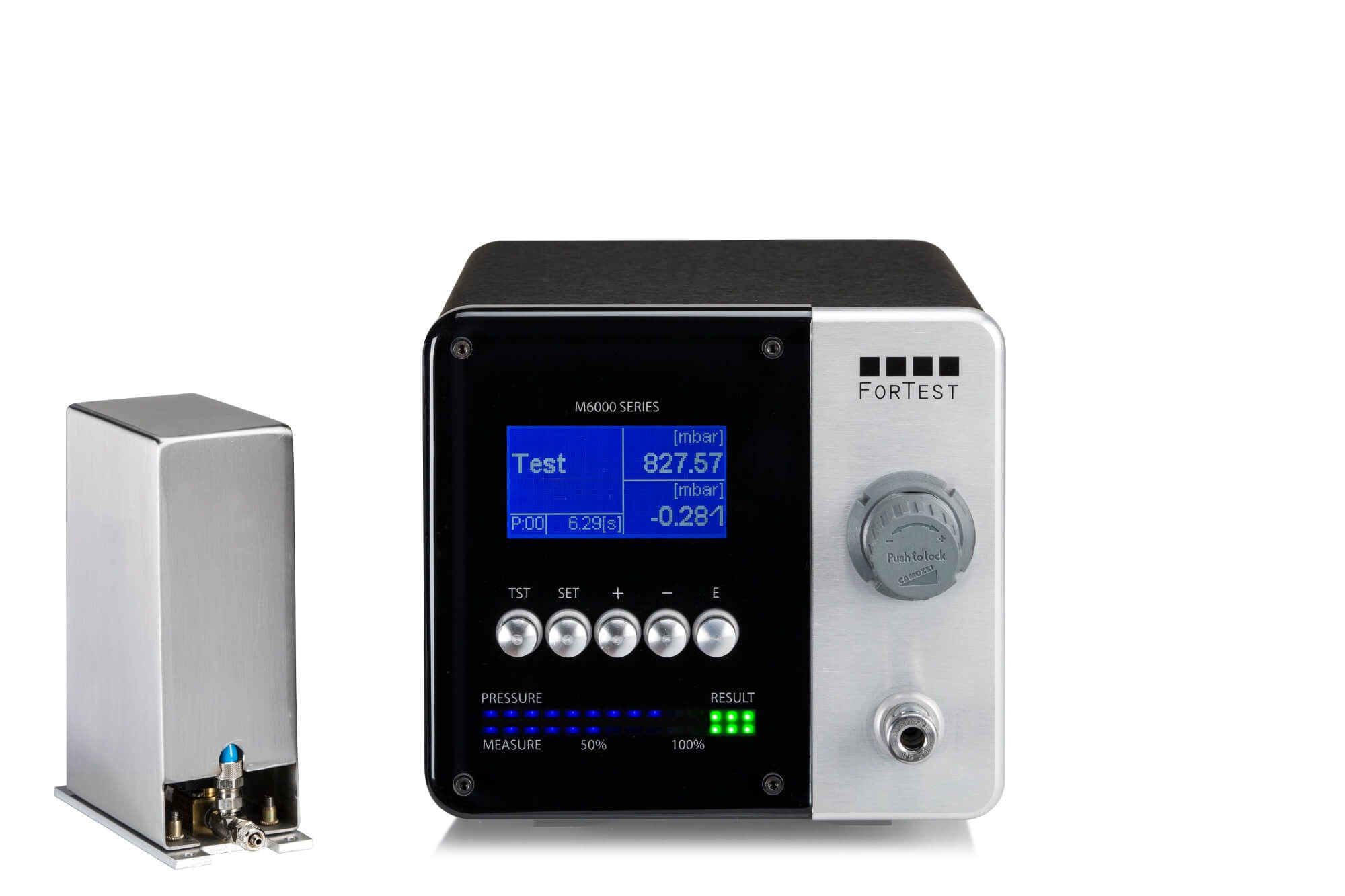

M6960 è lo strumento prova tenuta differenziale per piccoli volumi e prove ultra veloci


Applicazioni:

  Automotive   Medicale
  Gas   Elettrodomestici
  Packaging
6960

Grazie al modulo pneumatico esterno sarà possibile ridurre sensibilmente il volume in prova, ponendo il gruppo pneumatico vicino al particolare da testare e quindi garantendo un ciclo di test con tempi estremamente ridotti.

E' tuttavia disponibile anche in versione "stand alone" con pneumatica interna.

Grazie alle piccole dimensioni dello strumento viene semplificata la costruzione di banchi multipunto.

Per un volume di 3 cc basteranno soltanto 0,1 secondi per eseguire un collaudo di tenuta in modo stabile e ripetitivo, rilevando una perdita di 10 cc/h a 2 bar.

Può trovare applicazione in tutti quei settori in cui ci siano particolari di piccole dimensioni con tempi ciclo ridotti (valvole per pneumatici, pressostati, micro valvole in plastica medicali, aghi, cateteri, aghi a farfalla, componenti biomedicali, ecc).

Lo strumento è disponibile nelle scale da 0,5 a 10 bar.

Grazie ai nuovi accorgimenti software ed hardware, M6960 può vantare una risoluzione fino a 0,1 Pa.

Come su tutta la serie M di ForTest, anche M6960 monta di serie un connettore RS232 per collegamento a PC, una seconda porta seriale per connessione a lettore di bar-code e stampante termica, ed un connettore con segnali ausiliari a 24Vdc per integrazione ad automazioni o banchi.

  • Contenitore in alluminio anodizzato nero
  • Frontale in plexiglass anti sfondamento
  • Lettura della pressione e del calo in mbar / mbar/s / Pa / hPA / cc/min / cc/h
  • Visore LCD da 128X64 pixel retroilluminato blu
  • Regolazione della pressione manuale
  • Memoria contapezzi e orologio Real Time Clock
  • 100 programmi di prova configurabili dall’ operatore
  • Messa a punto secondo norme ISO accessibile dall’operatore e mascherata da algoritmo di controllo
  • Connettore con segnali di espansione a 24 Vdc
  • Porta RS232 optoisolata
  • Porta per reti industriali multi punto optoisolata
  • Connettore USB per collegamento a PC
  • Temperatura di funzionamento min. 5°C / max. 40 °C
  • Peso configurazione base: 5 Kg
  • Dimensioni: 180X160X200 mm
  • Fondo Scala di Pressione (mbar) : 200, 500, 1000, 2000, 6000
  • Alimentazioni elettriche possibili: 24 Vdc
  • Pneumatiche realizzabili per Tubi (mm): 4x2,7, 6x4
  • Gas di funzionamento: Idrogeno, Aria compressa, Azoto

  • Elettrovalvola di scarico esterna con filtro
  • Pulsante esterno di start
  • Pulsantiera esterna start/abort
  • Pulsantiera esterna selezione 4 programmi
  • Pedale di start
  • Lettore di codice a barre
  • Etichetta adesiva per stampante 4500pz
  • Cavo prolunga segnali AUX
  • Venturi
  • Filtro aria
  • Software M Series manager
  • TTY
  • Protocollo seriale
  • Alimentatore esterno 24 Vdc
  • Cavo seriale proprietario PC ---> Serie M
  • MIXER-07
  • Software Data Manager
  • Stampante termica con spellicolatore
  • Stampante termica senza spellicolatore
  • Cavo adattatore AUX Serie M ---> Serie ET
  • Pulsante Start/Abort/Buono/Scarto
  • Software "Data Manager"
  • Filtro aria 5 micron

  • Pneumatica con micro elettrovalvole veloci - (STANDARD)
  • Regolatore di pressione di precisione frontale - (STANDARD)
  • Modulo pneumatico di misura remotata - (STANDARD)
  • Ingresso di Start a logica bi-manuale
  • Misura da alta risoluzione (1M pti AD) - (STANDARD)
