M8390

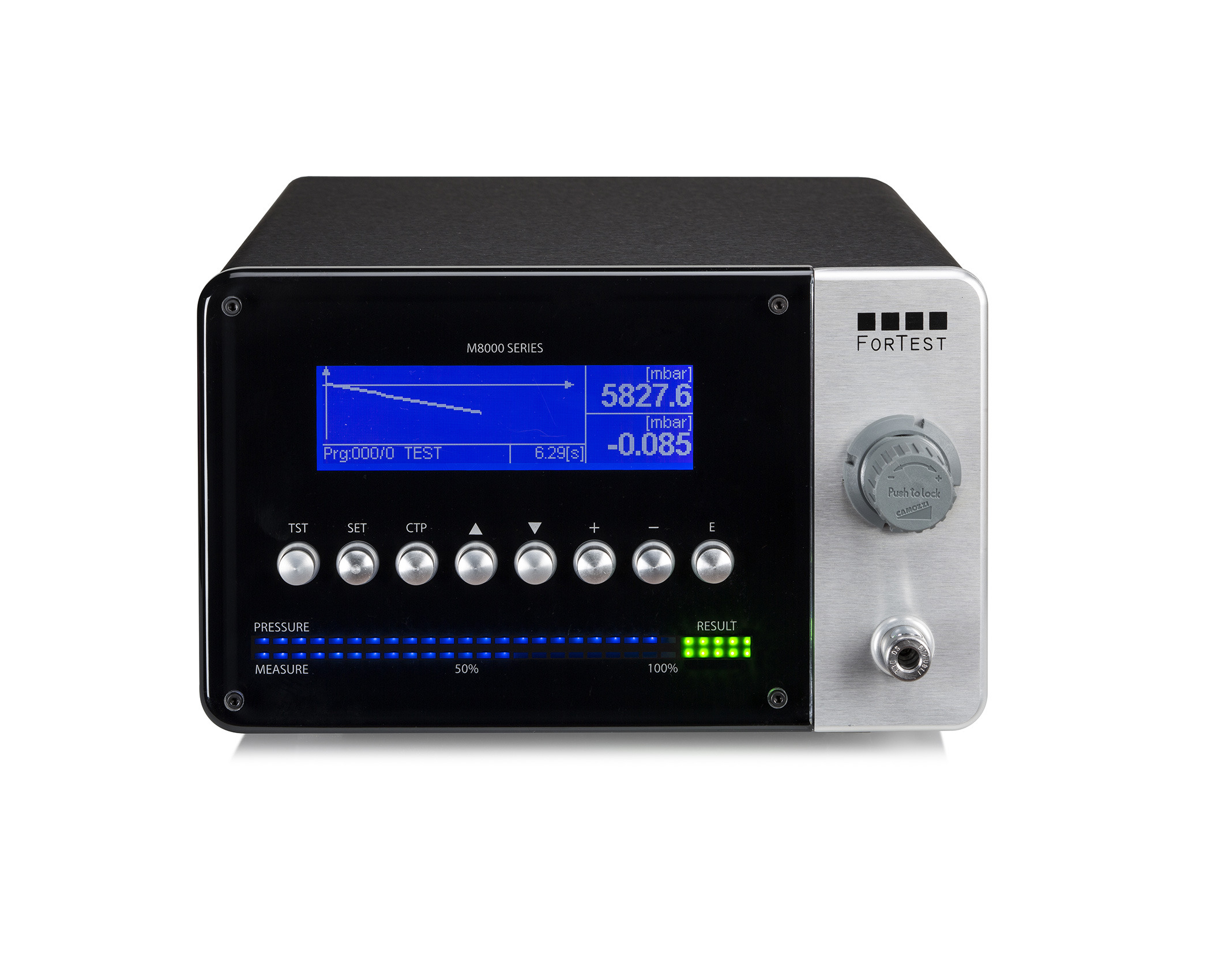

Capacimetro a misura statica di volume M8390


Applicazioni:

  Aerospaziale   Meccanico
  Automotive   Medicale
  Pneumatica   Packaging
  Valvole   Riscaldamento

Veloce e operante a basse o bassissime pressioni, il capacimetro a misura statica di volume M8390 è ideato per tutte quelle applicazioni dove è necessario controllare con notevole precisione la rispondenza in termini dimensionali di una cavità rigida.

Le applicazioni più comuni si trovano nella meccanica , al fine di controllare l’avvenuta e precisa lavorazioni di frese o la presenza di “cunicoli” o travasi in particolari altrimenti non ispezionabili;nell’alimentare , per controllare la presenza di corpi estranei in settore pakaging; in Farmaceutica o cosmesi per validare la precisione di flaconi o contenitori;e comunque in tutti quei casi dove è necessario controllare, in linea produttiva, la rispondenza alla tolleranza del volume di un contenitore.

M8390 è dotato di serie di un connettore AUX per segnali di espansione a 24 Vdc, una porta USB, una porta RS232 optoisolata, ed una porta per reti industriali multi punto optoisolata.

Sono disponibili accessori esterni come stampanti, raccordo Staubli frontale per collegamento di fughe tarate M0710 o di terze parti, kit smistatore rete per realizzazione reti complesse per PC, regolatori di pressione elettronici, regolatori meccanici di precisione ecc...

Su richiesta è possibile equipaggiarlo di chiave USB di memorizzazione prove, telecomando radio di gestione prove, connessione Bluetooth, collegamento Ethernet e collegamento Internet diretto. M8390 consente di eseguire comparazioni statiche o dinamiche di volumi.

Alternativamente è consigliata per eseguire precise misure di volume di cavità , o per verificare la presenza di corpi estranei in ambiente alimentare (es: barattoli, bottiglie, ecc). La semplice interfaccia utente, il menù multilingua, il bargraph con indicazione della pressione di prova e del calo rilevato, i led RGB di indicazione di pezzo Buono o Scarto, completano la ricca dotazione.

M8390 può essere equipaggiato con regolatore elettronico di precisione o regolatore meccanico.

  • Contenitore in alluminio anodizzato nero
  • Frontale in plexiglass anti sfondamento
  • Misura della pressione indipendente dalla misura di portata
  • Misura della pressione in stand-by tramite elettrovalvola interna (su richiesta)
  • Precisione della misura di pressione migliore dello 0,25%
  • Regolazione elettronica della pressione
  • Funzione di autocorrelazione pressione/portata selezionabile a software
  • Funzione di auto zero- Visore LCD da 240X64 pixel retroilluminato blu
  • Visualizzazione grafica della prova di tenuta su piano cartesiano
  • Regolazione della pressione manuale su richiesta
  • Regolatore elettronico di pressione di serie- Memoria contapezzi e orologio Real Time Clock
  • 300 programmi di prova configurabili dall’ operatore
  • Messa a punto secondo norme ISO accessibile dall’operatore e mascherata da algoritmo di controllo
  • Connettore con segnali di espansione a 24 Vdc
  • Porta RS232 optoisolata
  • Porta per reti industriali multi punto optoisolata
  • Connettore USB per collegamento a PC
  • Chiave USB di memorizzazione prove, telecomando radio di gestione prove, connessione Wi-fi, collegamento Ethernet e collegamento Internet diretto su richiesta
  • Temperatura di funzionamento min. 5°C / max. 40 °C- Peso configurazione base: 8 Kg.
  • Dimensioni: 270X160X350 mm.
  • Fondo Scala di Pressione: (mbar) 1000
  • Fondo Scala di Pressione (mbar) : 200, 500, 1000
  • Alimentazioni elettriche possibili: 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Pneumatiche realizzabili per Tubi (mm): 6x4, 8x6
  • Gas di funzionamento: Idrogeno, Aria compressa, Azoto

  • Elettrovalvola di scarico esterna con filtro
  • Pulsante esterno di start
  • Pulsantiera esterna start/abort
  • Pulsantiera esterna selezione 4 programmi
  • Pedale di start
  • Lettore di codice a barre
  • Etichetta adesiva per stampante 4500pz
  • Cavo prolunga segnali AUX
  • Filtro aria
  • Raccordo staubli maschio
  • Rubinetto micrometrico di precisione
  • Rubinetto micrometrico
  • Software M Series manager
  • TTY
  • Protocollo seriale
  • Cavo seriale proprietario PC ---> Serie M

  • Raccordo frontale per fuga tarata Staubli©
  • Regolatore di pressione di precisione frontale
  • Regolatore Elettronico di pressione
  • Circuito di autozero pressione primaria
  • Uscita Analogica Perdita
  • Scheda espansione I/O 24 Vdc
  • Ingresso di Start a logica bi-manuale
  • Presa Ethernet/TCP-IP
  • Porta USB Attiva
  • Connessione WI-FI
  • Kit comando radio remoto selezione programmi/start
  • Misura da alta risoluzione (1M pti AD) - (STANDARD)
