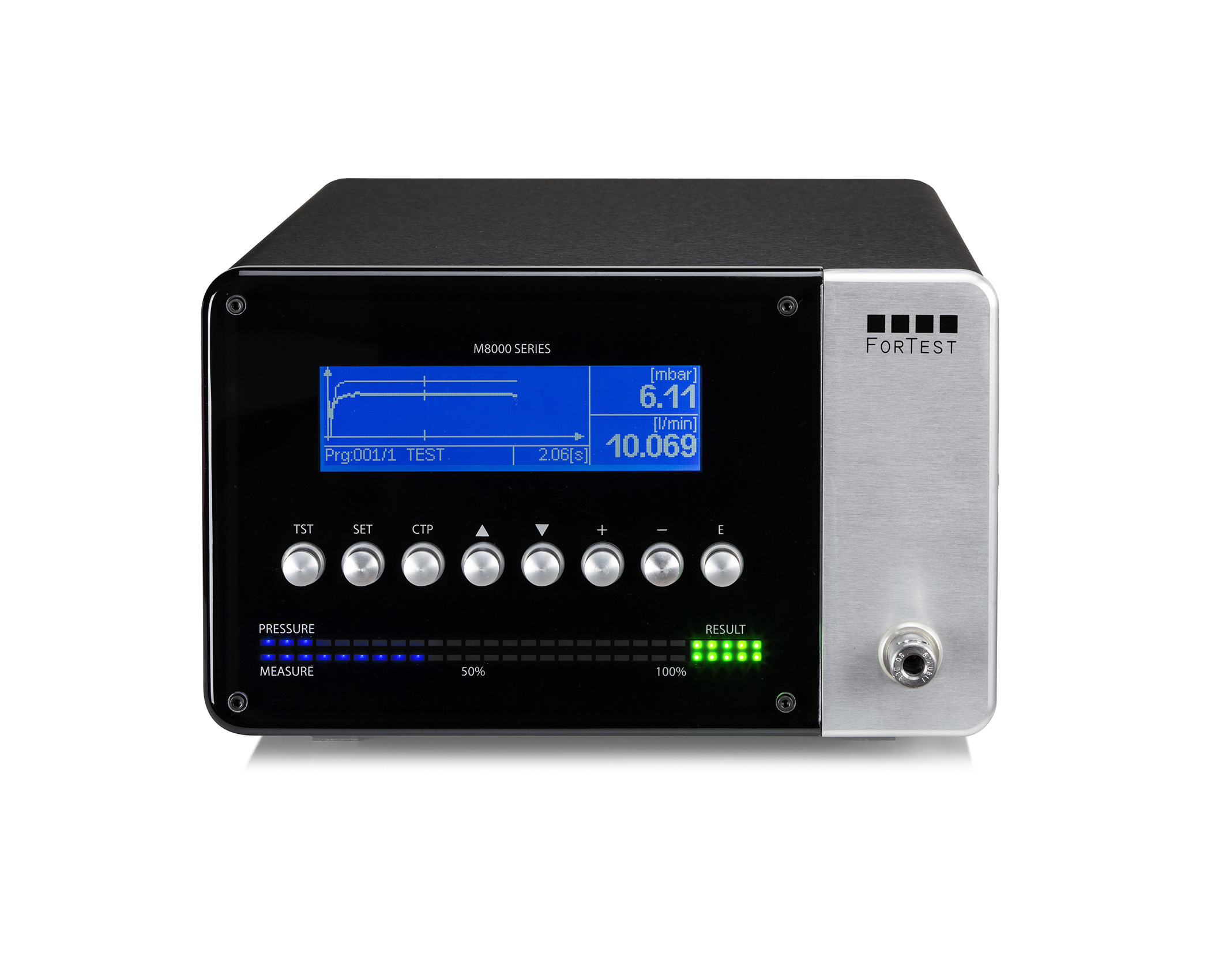

M8720

Strumento prova di portata flusso differenziale micro flussi serie M


Applicazioni:

  Aerospaziale   Fonderia
  Automotive   Medicale
  Elettrodomestici   Oleodinamico
  Elettronica   Packaging
  Pneumatica   Riscaldamento
  Energie alternative   Refrigerazione

Tale strumento è composto da un circuito pneumatico ottimizzato per ridurre notevolmente i tempi di riempimento, da un sensore di portata massico, da un sensore di pressione e da un regolatore manuale che garantisce pressioni di collaudo stabili e ripetitive senza l’ausilio dell’operatore.
Rispetto al classico misuratore per micro flussi, si ottengono letture di perdite molto più piccole e più stabili; per contro la misura ottenuta dipende dal volume del pezzo in prova, quindi è più stabile e preciso ma meno indicato per prove da laboratorio.

La rivoluzionaria tecnologia flash con tempi di elaborazione ultra veloci consente una visualizzazione grafica su piano cartesiano ed in autoscala della prova di tenuta. Lo strumento è disponibile con pressione di prova da 0 a 0,5 Bar e portate di fondo scala da 30 a 100 ncc/min.

M8720 è dotato di serie di un connettore AUX per segnali di espansione a 24 Vdc, una porta USB, una porta RS232 optoisolata, ed una porta per reti industriali multi punto optoisolata. Sono disponibili accessori esterni come stampanti, raccordo Staubli frontale per collegamento di fughe tarate M0710 o di terze parti, kit smistatore rete per realizzazione reti complesse per PC, ecc...
Su richiesta è possibile equipaggiarlo di chiave USB di memorizzazione prove, telecomando radio di gestione prove, connessione Bluetooth, collegamento Ethernet e collegamento Internet diretto.

M8720 è una variante del sistema a flusso laminare, dove il flusso di misura non viene generato da un regolatore di pressione bensì è ottenuto da un volume campione caricato alla medesima pressione del pezzo in prova. E’ particolarmente indicata per misure di perdite su grandi volumi (taniche, serbatoi, lampade, ecc...). La semplice interfaccia utente, il menù multilingua, il bargraph con indicazione della pressione di prova e del calo rilevato, i led RGB di indicazione di pezzo Buono o Scarto, completano la ricca dotazione.

  • Contenitore in alluminio anodizzato nero
  • Frontale in plexiglass anti sfondamento
  • Misura della pressione indipendente dalla misura di portata
  • Misura della pressione in stand-by tramite elettrovalvola interna (su richiesta)
  • Precisione della misura di pressione migliore dello 0,25%
  • Regolazione manuale della pressione
  • Funzione di autocorrelazione pressione/portata selezionabile a software
  • Funzione di auto zero
  • Visore LCD da 240X64 pixel retroilluminato blu
  • Visualizzazione grafica della prova di tenuta su piano cartesiano
  • Memoria contapezzi e orologio Real Time Clock
  • 300 programmi di prova configurabili dall’ operatore
  • Messa a punto secondo norme ISO accessibile dall’operatore e mascherata da algoritmo di controllo
  • Connettore con segnali di espansione a 24 Vdc
  • Porta RS232 optoisolata
  • Porta per reti industriali multi punto optoisolata
  • Connettore USB per collegamento a PC
  • chiave USB di memorizzazione prove, telecomando radio di gestione prove, connessione Wi-fi, collegamento Ethernet e collegamento Internet diretto su richiesta
  • Temperatura di funzionamento min. 5°C / max. 40 °C
  • Peso configurazione base: 8 Kg
  • Dimensioni: 300X160X350 mm
  • Fondo Scala di Pressione (mbar) : 200, 500
  • Fondo Scala di Portata (cc/min) : 20
  • Alimentazioni elettriche possibili: 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Pneumatiche realizzabili per Tubi (mm): 4x2,7, 6x4
  • Gas di funzionamento: Idrogeno, Aria compressa, Azoto

  • Elettrovalvola di scarico esterna con filtro
  • Pulsante esterno di start
  • Pulsantiera esterna start/abort
  • Pulsantiera esterna selezione 4 programmi
  • Pedale di start
  • Lettore di codice a barre
  • Etichetta adesiva per stampante 4500pz
  • Cavo prolunga segnali AUX
  • Filtro aria
  • Raccordo staubli maschio
  • Rubinetto micrometrico di precisione
  • Rubinetto micrometrico
  • Software M Series manager
  • TTY
  • Protocollo seriale
  • Cavo seriale proprietario PC ---> Serie M
  • Sonda esterna temperatura
  • MIXER-07
  • Software Data Manager
  • Stampante termica con spellicolatore
  • Stampante termica senza spellicolatore
  • Cavo adattatore AUX Serie M ---> Serie ET
  • Pulsante Start/Abort/Buono/Scarto
  • Filtro aria 5 micron

  • Raccordo frontale per fuga tarata Staubli©
  • Regolatore di pressione di precisione frontale
  • Regolatore Elettronico di pressione
  • Circuito di autozero pressione primaria
  • Lettura pressione primaria in attesa
  • Uscita secondaria di Scarto (terzo esito)
  • Uscita Analogica Perdita
  • Scheda espansione I/O 24 Vdc
  • Ingresso di Start a logica bi-manuale
  • Presa Ethernet/TCP-IP
  • Porta USB Attiva
  • Connessione WI-FI
  • Kit comando radio remoto selezione programmi/start
  • Misura da alta risoluzione (1M pti AD) - (STANDARD)
