M8970

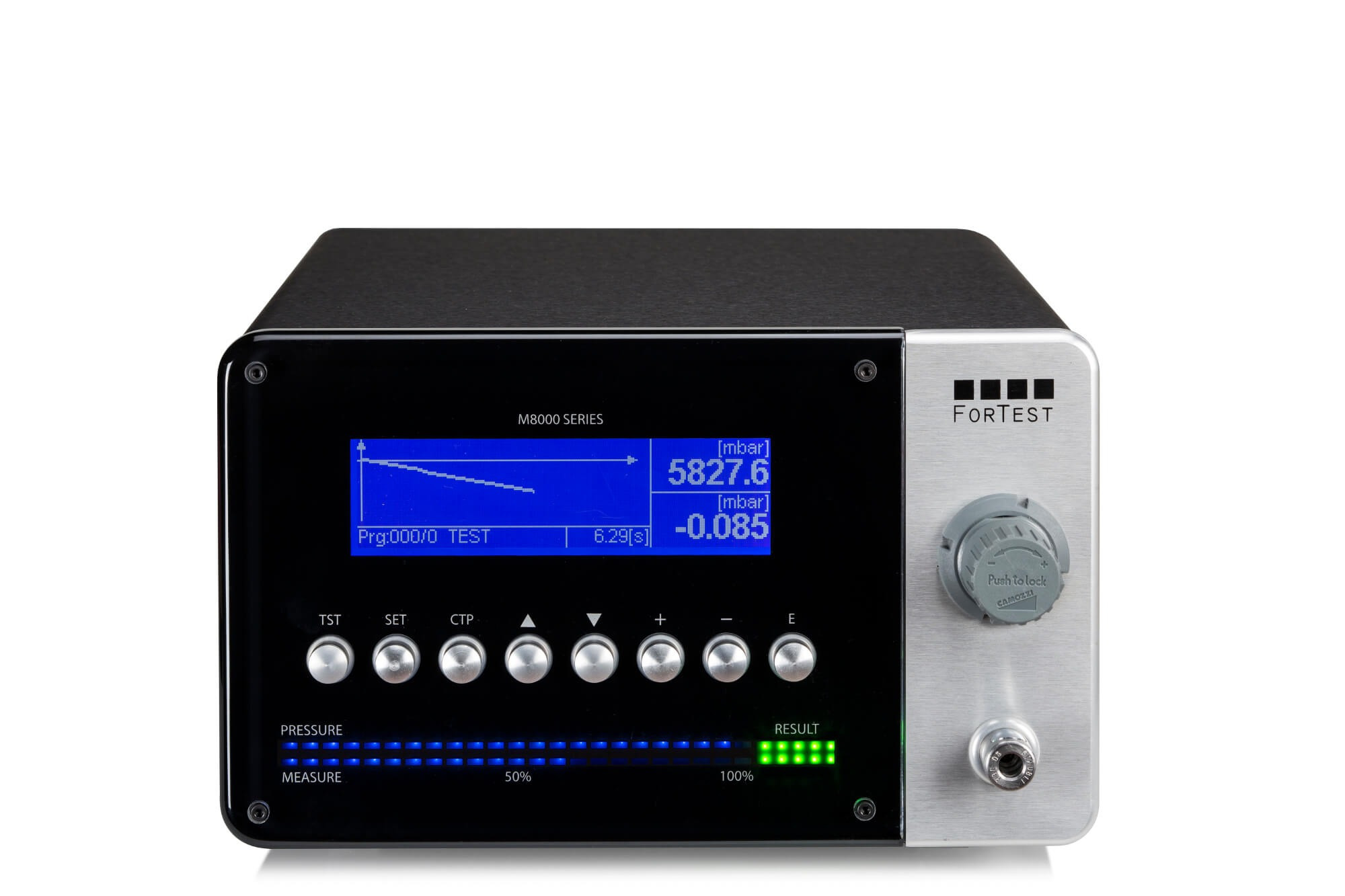

M8970 è lo strumento prova di tenuta continua standard-level della serie M di ForTest


Applicazioni:

  Elettrodomestici   Gas
  Refrigerazione
8990

 Questo strumento, ideale per testare piani cottura o comunque particolari del settore Gas, funziona fondamentalmente in due distinte modalità, “Continuous flow” e “Single test”, adatte a due tipi di utilizzi differenti.

Il “Continuous flow” è ideale per effettuare analisi e riparazioni durante la prova di tenuta, infatti la fase di riempimento avviene in modo automatico (senza comando di start) e la misura della perdita viene espressa in modo volumetrico (cc/h) o in pressione (dp/dt), permettendo all’operatore di misurare in continua ed automaticamente il particolare in prova durante le eventuali riparazioni o regolazioni.
In modalità “Single test” lo strumento funziona in modalità tradizionale rilevando le perdite e terminando il test con esito Buono o Scarto.

La rivoluzionaria tecnologia flash con tempi di elaborazione ultra veloci consente una visualizzazione grafica su piano cartesiano ed in autoscala della prova di tenuta. Lo strumento è disponibile con pressione di prova da 0,2 a 1 bar. M8970 è dotato di serie di un connettore AUX per segnali di espansione a 24 Vdc, una porta USB, una porta RS232 optoisolata, ed una porta per reti industriali multi punto optoisolata. Sono disponibili accessori esterni come stampanti, raccordo Staubli frontale per collegamento di fughe tarate M0710 o di terze parti, kit smistatore rete per realizzazione reti complesse per PC, regolatori di pressione elettronici, regolatori meccanici di precisione ecc...
Su richiesta è possibile equipaggiarlo di chiave USB di memorizzazione prove, telecomando radio di gestione prove, connessione Bluetooth, collegamento Ethernet e collegamento Internet diretto. M8970, grazie ad un hardware rinnovato, vanta una precisione di misura di 0,01 Pa che permette di eseguire test alla maggiore velocità ed affidabilità possibili.
La semplice interfaccia utente, il menù multilingua, il bargraph con indicazione della pressione di prova e del calo rilevato, i led RGB di indicazione di pezzo Buono o Scarto, completano la ricca dotazione.
Di serie lo strumento è dotato di regolatore di pressione meccanico di precisione, su richiesta è possibile il montaggio di un regolatore elettronico ad altissima precisione.

  • Contenitore in alluminio anodizzato nero
  • Frontale in plexiglass anti sfondamento
  • Lettura della pressione e del calo in mbar / mbar/s / Pa / hPA / cc/min / cc/h
  • Visore LCD da 240X64 pixel retroilluminato blu
  • Visualizzazione grafica della prova di tenuta su piano cartesiano
  • Regolazione della pressione manuale
  • Regolatore elettronico di pressione su richiesta
  • Precisione della misurazione del calo migliore di 0,01 Pa
  • Memoria contapezzi e orologio Real Time Clock
  • 300 programmi di prova configurabili dall’ operatore
  • Messa a punto secondo norme ISO accessibile dall’operatore e mascherata da algoritmo di controllo
  • Connettore con segnali di espansione a 24 Vdc
  • Porta RS232 optoisolata
  • Porta per reti industriali multi punto optoisolata
  • Connettore USB per collegamento a PC
  • chiave USB di memorizzazione prove, telecomando radio di gestione prove, connessione Wi-fi, collegamento Ethernet e collegamento Internet diretto su richiesta
  • Temperatura di funzionamento min. 5°C / max. 40 °C
  • Peso configurazione base: 8 kg
  • Dimensioni: 270X160X300 mm
  • Fondo Scala di Pressione (mbar) : 200, 500, 1000
  • Alimentazioni elettriche possibili: 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Pneumatiche realizzabili per Tubi (mm): 4x2,7, 6x4, 8x6
  • Gas di funzionamento: Idrogeno, Aria compressa, Azoto

  • Elettrovalvola di scarico esterna con filtro
  • Pulsante esterno di start
  • Pulsantiera esterna start/abort
  • Pulsantiera esterna selezione 4 programmi
  • Pedale di start
  • Lettore di codice a barre
  • Etichetta adesiva per stampante 4500pz
  • Cavo prolunga segnali AUX
  • Filtro aria
  • Raccordo staubli maschio
  • Rubinetto micrometrico di precisione
  • Rubinetto micrometrico
  • Software M Series manager
  • TTY
  • Protocollo seriale
  • Cavo seriale proprietario PC ---> Serie M
  • Sonda esterna temperatura
  • MIXER-07
  • Software Data Manager
  • Raccordo Staubli femmina volante
  • Stampante termica con spellicolatore
  • Stampante termica senza spellicolatore
  • Cavo adattatore AUX Serie M ---> Serie ET
  • Pulsante Start/Abort/Buono/Scarto
  • Filtro aria 5 micron

  • Raccordo frontale per fuga tarata Staubli©
  • Regolatore di pressione di precisione frontale
  • Regolatore Elettronico di pressione
  • Circuito di autozero pressione primaria
  • Pre-Riempimento
  • Uscita secondaria di Scarto (terzo esito)
  • Uscita Analogica Perdita
  • Scheda espansione I/O 24 Vdc
  • Presa Ethernet/TCP-IP
  • Porta USB Attiva
  • Connessione WI-FI
  • Kit comando radio remoto selezione programmi/start
  • Misura da alta risoluzione (1M pti AD) - (STANDARD)
  • Capacimetro per misura volume pezzo - (STANDARD)
