M8990

M8990 è lo strumento prova di tenuta universale a calo di pressione assoluto della serie M di ForTest


Applicazioni:

  Aerospaziale   Meccanico
  Automotive   Medicale
  Elettrodomestici   Oleodinamico
  Elettronica   Packaging
  Fonderia   Gas
  Pneumatica   Riscaldamento
  Valvole   Idraulica
  Pinze freno   Energie alternative
  Refrigerazione   Cilindri

Un circuito pneumatico ottimizzato per annullare il volume parassita di prova, una nuovissima scheda elettronica a microprocessore ed un rivoluzionario software di gestione, permettono di eseguire prove affidabili e mai così veloci.

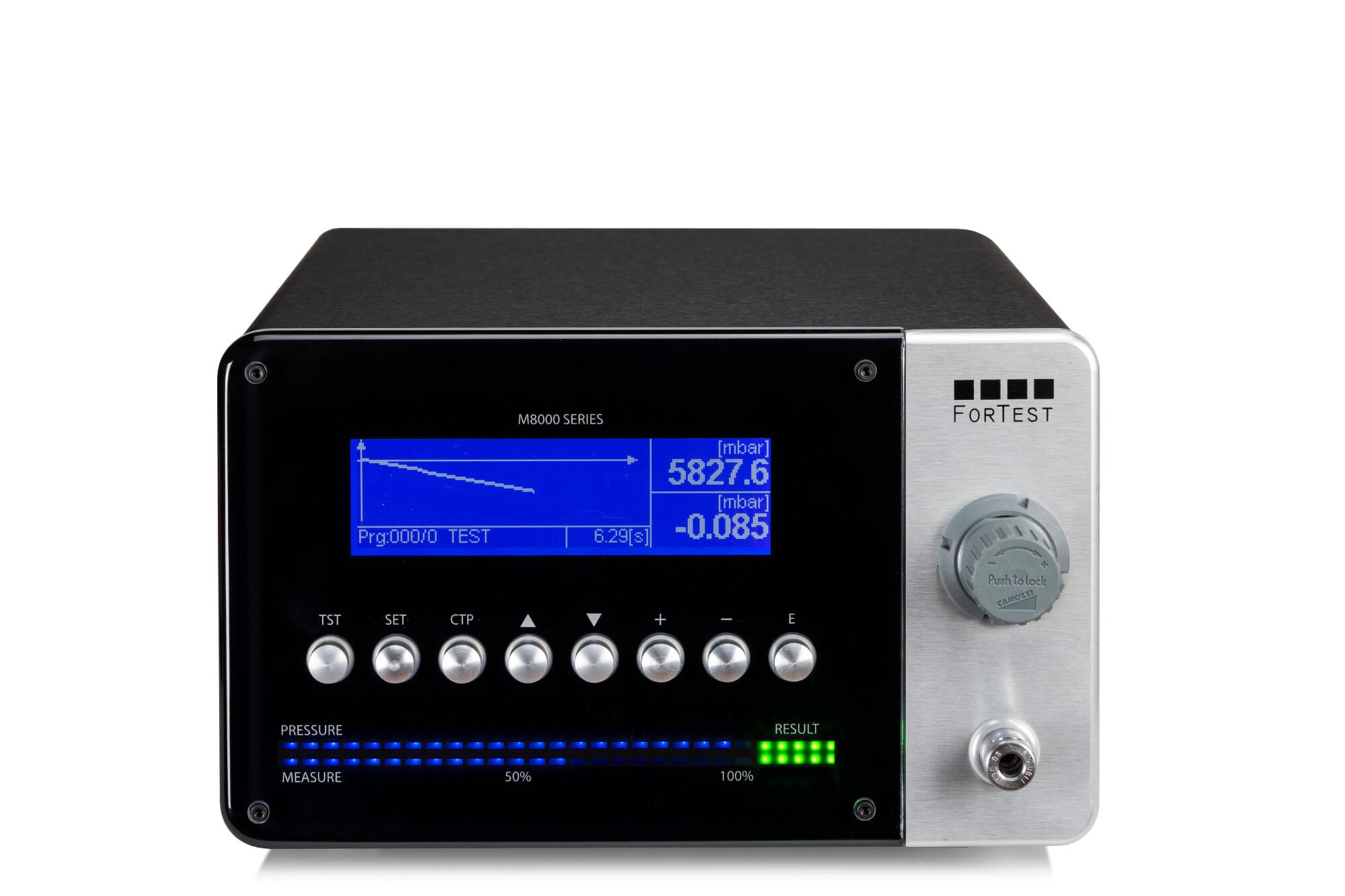

Completano il quadro il display grafico di 240x64 pixel retroilluminato blu, 8 tasti di comando, il frontale in plexiglass anti sfondamento ed il regolatore di pressione sul fronte, il tutto racchiuso in un case elegante e resistente, con pannello retro di alluminio anodizzato che integra elementi pneumatici e connettori elettrici di espansione.

M8990 può essere fornito sia nella versione con elettrovalvole standard che nella versione con micro elettrovalvole, che consente di avere tempi di test ridottissimi.
La rivoluzionaria tecnologia flash con tempi di elaborazione ultra veloci consente una visualizzazione grafica su piano cartesiano ed in autoscala della prova di tenuta.

Lo strumento è disponibile con pressione di prova da -1 a 50 Bar.

M8990 è dotato di serie di un connettore AUX per segnali di espansione a 24 Vdc, una porta USB, una porta RS232 optoisolata, ed una porta per reti industriali multi punto optoisolata.

Sono disponibili accessori esterni come stampanti, raccordo Staubli frontale per collegamento di fughe tarate M0710 o di terze parti, kit smistatore rete per realizzazione reti complesse per PC, regolatori di pressione elettronici, regolatori meccanici di precisione ecc...

Su richiesta è possibile equipaggiarlo di chiave USB di memorizzazione prove, telecomando radio di gestione prove, connessione Bluetooth, collegamento Ethernet e collegamento Internet diretto.

M8990, grazie ad un hardware rinnovato, vanta una precisione di misura di 0,1 Pa che permette di eseguire test alla maggiore velocità ed affidabilità possibili.

La semplice interfaccia utente, il menù multilingua, il bargraph con indicazione della pressione di prova e del calo rilevato, i led RGB di indicazione di pezzo Buono o Scarto, completano la ricca dotazione.

  • Contenitore in alluminio anodizzato nero
  • Frontale in plexiglass anti sfondamento
  • Lettura della pressione e del calo in mbar / mbar/s / Pa / hPA / cc/min / cc/h
  • Visore LCD da 240X64 pixel retroilluminato blu
  • Visualizzazione grafica della prova di tenuta su piano cartesiano
  • Regolazione della pressione manuale
  • Regolatore elettronico di pressione su richiesta
  • Risoluzione della misura del calo di pressione di 0,1 Pa (per strumenti fino a 1 bar)
  • Prova di pervietà di serie
  • Memoria contapezzi e orologio Real Time Clock
  • 300 programmi di prova configurabili dall’ operatore
  • Messa a punto secondo norme ISO accessibile dall’operatore e mascherata da algoritmo di controllo
  • Connettore con segnali di espansione a 24 Vdc
  • Porta RS232 optoisolata
  • Porta per reti industriali multi punto optoisolata
  • Connettore USB per collegamento a PC
  • Chiave USB di memorizzazione prove, telecomando radio di gestione prove, connessione Wi-fi, collegamento Ethernet e collegamento Internet diretto su richiesta
  • Temperatura di funzionamento min. 5°C / max. 40 °C
  • Peso configurazione base: 8 kg.
  • Dimensioni: 270X160X300 mm.
  • Fondo Scala di Pressione (mbar) : -1000, 200, 500, 1000, 2000, 3000, 6000, 10000, 15000, 20000, 25000, 30000, 50000
  • Alimentazioni elettriche possibili: 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Pneumatiche realizzabili per Tubi (mm): 4x2,7, 6x4, 8x6, 10x8
  • Gas di funzionamento: Idrogeno, Aria compressa, Azoto

  • Elettrovalvola di scarico esterna con filtro
  • Valvola pneumatica 3 vie
  • Elettrovalvola di pilotaggio
  • Valvola pneumatica 5 vie
  • Pulsante esterno di start
  • Pulsantiera esterna start/abort
  • Pulsantiera esterna selezione 4 programmi
  • Pedale di start
  • Lettore di codice a barre
  • Etichetta adesiva per stampante 4500pz
  • Cavo prolunga segnali AUX
  • Venturi
  • Filtro aria
  • Raccordo staubli maschio
  • Rubinetto micrometrico di precisione
  • Rubinetto micrometrico
  • Software Leak Test Manager
  • TTY
  • Protocollo seriale
  • Gruppo splittaggio valvole tipo "cilindri" con filtri
  • Cavo seriale proprietario PC - Serie M
  • Sonda esterna temperatura
  • Valvola pneumatica 3 vie con valvola pilota
  • MIXER-07
  • Software Data Manager
  • Raccordo Staubli femmina volante
  • Stampante termica con spellicolatore
  • Stampante termica senza spellicolatore
  • Cavo adattatore AUX Serie M - Serie ET
  • Pulsante Start/Abort/Buono/Scarto
  • Filtro aria 5 micron

  • Valvola di scarico Interna
  • Pneumatica per riempimenti veloci
  • Pneumatica con micro elettrovalvole veloci
  • Kit sniffer Idrogeno H2
  • Raccordo frontale per fuga tarata Staubli©
  • Regolatore di pressione di precisione frontale
  • Regolatore Elettronico di pressione
  • Circuito di autozero pressione primaria
  • Prova positiva e negativa
  • Pre-Riempimento
  • Lettura pressione primaria in attesa
  • Uscita secondaria di Scarto (terzo esito)
  • Uscita Analogica Perdita
  • Scheda espansione I/O 24 Vdc
  • Ingresso di Start a logica bi-manuale
  • Presa Ethernet/TCP-IP
  • Porta USB Attiva
  • Connessione WI-FI
  • Kit comando radio remoto selezione programmi/start
  • Misura da alta risoluzione (1M pti AD) - (STANDARD)
  • Capacimetro per misura volume pezzo
  • Doppio ramo di pressioni pre-regolate automatico
