M9980

M9980 è il nuovo strumento prova di tenuta ad intercettazione/compliance della serie M di ForTest


Applicazioni:

  Aerospaziale   Automotive
  Elettrodomestici   Oleodinamico
  Valvole   Packaging

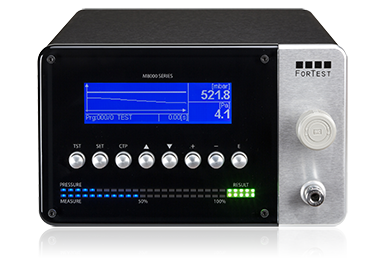

M9980_differential_standard_leak_tester - Copia.png

Tale strumento rileva le perdite nell’ambiente esterno del particolare da collaudare, è quindi applicabile a qualunque tipologia di componente a condizione che vi sia la possibilità di racchiudere lo stesso in una campana ermetica oppure la possibilità di intercettare la fuga su due camere distinte (valvole in genere).
Il test si esegue immettendo pressione nel particolare dall’interno o da una delle due camere, dopodichè si rileva la variazione di pressione nell’ambiente tra la campana ed il pezzo o nell’altra camera.

La rivoluzionaria tecnologia flash con tempi di elaborazione ultra veloci consente una visualizzazione grafica su piano cartesiano ed in autoscala della prova di tenuta. M9980 è dotato di un circuito di auto diagnosi per la prova di ermeticità della campana.

Lo strumento è disponibile con pressione di prova da -1 a 200 Bar. M9980 è dotato di serie di un connettore AUX per segnali di espansione a 24 Vdc, una porta USB, una porta RS232 optoisolata, ed una porta per reti industriali multi punto optoisolata. Sono disponibili accessori esterni come stampanti, raccordo Staubli frontale per collegamento di fughe tarate M0710 o di terze parti, kit smistatore rete per realizzazione reti complesse per PC, regolatori di pressione elettronici, regolatori meccanici di precisione ecc...
Su richiesta è possibile equipaggiarlo di chiave USB di memorizzazione prove, telecomando radio di gestione prove, connessione Bluetooth, collegamento Ethernet e collegamento Internet diretto.

M9980, grazie ad un hardware rinnovato, vanta una precisione di misura di 0,01 Pa che permette di eseguire test alla maggiore velocità ed affidabilità possibili. La semplice interfaccia utente, il menù multilingua, il bargraph con indicazione della pressione di prova e del calo rilevato, i led RGB di indicazione di pezzo Buono o Scarto, completano la ricca dotazione.
Questo metodo di prova è caratterizzato da un’elevatissima sensibilità (per normativa 10/100 volte rispetto ai sistemi tradizionali, e molto oltre lavorando a pressioni elevate) e dalla velocità di esecuzione della prova, in quanto la stessa coincide con la fase di pressurizzazione del particolare da testare.

  • Contenitore in alluminio anodizzato nero
  • Frontale in plexiglass anti sfondamento
  • Lettura della pressione e del calo in mbar / mbar/s / Pa / hPA / cc/min / cc/h
  • Visore LCD da 240X64 pixel retroilluminato blu
  • Visualizzazione grafica della prova di tenuta su piano cartesiano
  • Regolazione della pressione manuale
  • Regolatore elettronico di pressione su richiesta
  • Memoria contapezzi e orologio Real Time Clock
  • 300 programmi di prova configurabili dall’ operatore
  • Messa a punto secondo norme ISO accessibile dall’operatore e mascherata da algoritmo di controllo
  • Connettore con segnali di espansione a 24 Vdc
  • Porta RS232 optoisolata
  • Porta per reti industriali multi punto optoisolata
  • Connettore USB per collegamento a PC
  • chiave USB di memorizzazione prove, telecomando radio di gestione prove, connessione Wi-fi, collegamento Ethernet e collegamento Internet diretto su richiesta
  • Temperatura di funzionamento min. 5°C / max. 40 °C
  • Peso configurazione base: 8 Kg
  • Dimensioni: 300X160X350 mm
  • Fondo Scala di Pressione (mbar) : -1000, 200, 500, 1000, 2000, 3000, 6000, 10000, 15000, 20000, 50000, 100000, 200000
  • Alimentazioni elettriche possibili: 110 Vac 50/60Hz, 230 Vac 50/60Hz
  • Pneumatiche realizzabili per Tubi (mm): 4x2,7, 6x4, 8x6
  • Gas di funzionamento: Idrogeno, Aria compressa, Azoto

  • Elettrovalvola di scarico esterna con filtro
  • Pulsante esterno di start
  • Pulsantiera esterna start/abort
  • Pulsantiera esterna selezione 4 programmi
  • Pedale di start
  • Lettore di codice a barre
  • Etichetta adesiva per stampante 4500pz
  • Cavo prolunga segnali AUX
  • Venturi
  • Filtro aria
  • Raccordo staubli maschio
  • Rubinetto micrometrico di precisione
  • Rubinetto micrometrico
  • Software M Series manager
  • TTY
  • Protocollo seriale
  • Cavo seriale proprietario PC ---> Serie M
  • Sonda esterna temperatura

  • Valvola di scarico Interna
  • Pneumatica per riempimenti veloci
  • Kit sniffer Idrogeno H2
  • Regolatore di pressione di precisione frontale
  • Modulo pneumatico di misura remotata
  • Regolatore Elettronico di pressione
  • Circuito di autozero pressione primaria
  • Prova positiva e negativa
  • Pre-Riempimento
  • Lettura pressione primaria in attesa - (STANDARD)
  • Uscita secondaria di Scarto (terzo esito)
  • Uscita Analogica Perdita
  • Scheda espansione I/O 24 Vdc
  • Ingresso di Start a logica bi-manuale
  • Presa Ethernet/TCP-IP
  • Porta USB Attiva
  • Connessione WI-FI
  • Kit comando radio remoto selezione programmi/start
  • Misura da alta risoluzione (1M pti AD) - (STANDARD)
  • Capacimetro per misura volume pezzo
  • Doppio ramo di pressioni pre-regolate automatico
  • Triplo ramo di pressioni pre-regolate automatico
  • Misura indiretta - (STANDARD)
