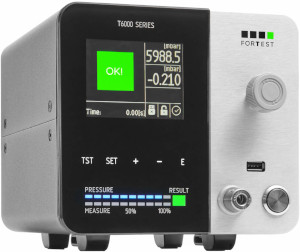

T6990

Strumento prova tenuta entry-level a calo assoluto

T6990

Sempre più facile.
T6990, ricalcando il successo del predecessore M6990, migliora in modo evidente l’interfaccia utente, grazie ad un innovativo pannello in vetro temperato con tastiera capacitiva integrata, che contorna un display da 3,5” a colori.
Il nuovo display ad alta risoluzione rende ancora più chiara la visualizzazione del ciclo prova e dei menù di programmazione, e la tastiera capacitiva permette un veloce inserimento dei parametri.



Display 3,5” a colori Tastiera capacitiva touch screen

Tutte le connessioni che servono.
T6990 ha una dotazione di porte più limitata dei suoi fratelli maggiori, ma ugualmente completa: una porta usb slave, RS232, RS485 e Can bus.
Nel pannello frontale è montata una porta usb master per il collegamento di una chiavetta usb che permette la memorizzazione dei collaudi eseguiti, il backup/restore dei parametri e l’aggiornamento del firmware dello strumento.
Il collegamento a stampanti termiche, lettori bar-code / data-matrix e marcatrici avviene in modo automatico tramite menù interno.


Usb key Uscite ad alta potenza RS232, RS485, Can

Così piccolo ma così potente.
T6990 può contare su una risoluzione di misura di 0,1 Pa ad 1 bar (0,5 Pa a 6 bar) stabile ed esente da noise, condividendo una parte della sezione di misura adottata sulle serie superiori T8000 e T9000.
Nonostante sia concepita come strumento entry-level, le performance di misura sono assolutamente equiparabili con quelle del resto della gamma di ForTest.



Performance di misura elevate Risoluzione a partire da 0,1 Pa

Pneumatica ultra compatta.
T6990, per mantenere le dimensioni il più contenute possibile, monta un gruppo pneumatico di valvole a portata standard, ideali per testare volumi fino a 5 litri. La robustezza di tali valvole consente di eliminare qualsiasi attività di manutenzione programmata, garantendo quindi un’ottimizzazione dei costi al Cliente.



Ideale per volumi fino a 5 litri Grande resistenza all’umidità Nessuna manutenzione periodica

E’ tutto dove dovrebbe essere.
Nonostante le dimensioni contenute che hanno reso necessario l’uso di menù semplificati, l’interfaccia utente di T6990 è comunque studiata in modo da agevolare la programmazione dei parametri di prova.
Il pannello frontale è realizzato in una lastra unica di vetro temperato ed alluminio, che lo rendono estremamente facile da pulire, rendendo quindi T6990 adatto sia all’utilizzo in laboratorio che in linea di produzione.
I menù interni estesi sono di facile comprensione, e l’interfaccia grafica è studiata per mostrare soltanto le informazioni importanti.
Tutto è esattamente dove dovrebbe essere.


Interfaccia user-friendly Facile pulizia Utilizzo a 360°



Modello 0-1 bar 1-2 bar 2-6 bar 6-10 bar
Accuratezza Dp 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Range di misura Dp 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar
Risoluzione Dp 0,001 mbar 0,002 mbar 0,005 mbar 0,01 mbar
Accuratezza pressione diretta 0,5%FS 0,5%FS 0,5%FS 0,5%FS
Range di misura pressione diretta 0-FS 0-FS 0-FS 0-FS
Risoluzione pressione diretta 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar

Accuratezza misura perdita in cc/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Range di misura perdita in cc/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Risoluzione misura perdita in cc/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Accuratezza misura volume in cc - - - -
Range di misura volume in cc - - - -
Risoluzione misura volume in cc - - - -
Unità di misura mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensioni L:180 H:160 l:200 mm
Peso 5 kg
Dimensioni display 320x240 pixel
Range temperatura di funzionamento 5-40 °C
Porte RS232 2
Porte RS485 1
Porta usb “master” 1
Porta usb “slave” 1
Porta ethernet -
Segnali I/O Start, Stop, Filling, Test, Good, Reject, 3BCD
Segnali I/O ausiliari (optional) -
Numero programmi 100
Memoria archivio prove Standard
Blocco con password Yes
Nome programma No
Note La risoluzione da considerarsi ai fini dell'accuratezza è sempre 1 Pa


Norme di riferimento: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • La risoluzione ai fini del calcolo dell’incertezza è di 1 Pa fino a 10 bar.
  • La misura di portata dei misuratori di flusso è di tipo massico e riferita alle condizione di riferimento di 0°C – 1013,25mbar.
  •  La misura di portata degli strumenti per prove di tenuta è di tipo volumetrico.
  • I dati di accuratezza sono riferiti e garantiti alle condizioni di taratura in laboratorio.
  • L’accuratezza della misura di portata è riferita fino a 2 bar, per pressioni superiori sono possibili delle variazioni a seconda delle caratteristiche del modello.
  • Per scale di misura maggiori ai limiti indicati le accuratezze verranno specificate in fase di offerta.

  • Elettrovalvola di scarico esterna con filtro
  • Valvola pneumatica 3 vie
  • Elettrovalvola di pilotaggio
  • Pulsante esterno di start
  • Pulsantiera esterna start/abort
  • Pulsantiera esterna selezione 4 programmi
  • Pedale di start
  • Lettore di codice a barre
  • Etichetta adesiva per stampante 4500pz
  • Cavo prolunga segnali AUX
  • Venturi
  • Filtro aria
  • Raccordo staubli maschio
  • Rubinetto micrometrico di precisione
  • Rubinetto micrometrico
  • Software Leak Test Manager
  • Protocollo seriale
  • Alimentatore esterno 24 Vdc
  • Cavo seriale proprietario PC - Serie T
  • Valvola pneumatica 3 vie con valvola pilota
  • Stampante termica senza spellicolatore
  • Cavo adattatore AUX Serie T - Serie ET
  • Pulsante Start/Abort/Buono/Scarto
  • Software "Data Manager"
  • Filtro aria 5 micron

  • Pneumatica con micro elettrovalvole veloci
  • Raccordo frontale per fuga tarata Staubli© - (STANDARD)
  • Ingresso di Start a logica bi-manuale
  • Porta USB Attiva - (STANDARD)
  • Misura da alta risoluzione (1M pti AD) - (STANDARD)
  • Dynamic Offset Correction
