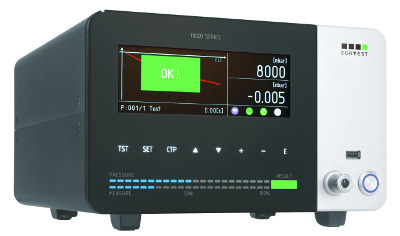

T8997

Strumento prova tenuta e portata "all in one"

T8997

Un tocco di innovazione.
Il nuovo strumento prova tenuta T8997 nasce con l’idea di unire due diverse tipologie di misura in un unico strumento, rendendolo adatto per prove di tenuta e prove di portata.
La nuova controller video “ForTest MMI” ha portato ad un livello superiore l’interazione uomo-macchina, grazie ad un innovativo pannello capacitivo in vetro temperato, che contorna uno splendido display da 6,2” a colori.
 La programmazione dei parametri risulta molto più veloce grazie alla nuova tastiera numerica integrata nei menù, ed il grande display rende ancora più chiara la visione del ciclo prova. Nella main screen è inoltre possibile interagire con funzioni rapide come cambio programma di prova, menù archivio prove “smart”, blocco/ sblocco con password.




Display 6,2” a colori Grafico prova Touch screen “full area” Tastiera di programmazione estesa

Connettività senza limiti.
La dotazione del nuovo T8997 comprende porte USB slave, RS232, RS485, Profinet, EtherNet IP ed EtherCAT. In opzione si possono montare una porta ethernet ed un connettore 26 poli con 4 ingressi ed 8 uscite completamente programmabili, per l’interfacciamento a valvole esterne, barriere di sicurezza, interruttori, ecc…
Nel pannello frontale è montata una porta USB master per il collegamento di una chiavetta usb che permette la memorizzazione dei collaudi eseguiti, il backup/restore dei parametri e l’aggiornamento del firmware dello strumento.
Il collegamento a stampanti termiche, lettori bar-code / data-matrix e marcatrici avviene in modo automatico tramite menù interno.


USB key Uscite ad alta potenza RS232, RS485, CANbus, TTY, Profinet , EtherCAT Ethernet e connettore ausiliario


Misura sempre migliore.
T8997 racchiude al suo interno due diverse tecnologie, la misura a calo assoluto di pressione e quella massica. La prima è adatta per la rilevazione di micro perdite, mentre la seconda nasce per il test di flusso. Questo strumento è adatto per prove nel settore GAS (rampe gas, iniettori) e medicale (sacche, ltri, ecc...).
Le due misure funzionano singolarmente e non in contemporanea, ed è possibile progammare sequenze automatiche direttamente dal pannello dello strumento.

Il ciclo di collaudo è stato ulteriormente velocizzato grazie all’integrazione di processore e coprocessore, mantenendo l’affidabilità che contraddistingue da sempre ForTest.
Possiamo dire con certezza che T8997 dispone della sezione di misura più avanzata al mondo, grazie alla tecnologia di centraggio in finestre ed alla doppia gabbia di Faraday optoisolata, che riducono i tempi di assestamento inferiori a 18 ms.
Questo si traduce in una risoluzione di misura reale di 0,1 Pa ad 1 bar (0,5 Pa a 6 bar) stabile ed esente da noise.


Processore e coprocessore integrati Tecnologia di centraggio in finestre Risoluzione a partire da 0,1 Pa

Sezione pneumatica ottimizzata.
Il montaggio di elettrovalvole di nuova generazione hanno permesso l’aumento del 30% della velocità di riempimento rispetto al precedente modello, mantenendo inalterata l’affidabilità nel tempo. I nostri strumenti non hanno bisogno di costose manutenzioni al reparto pneumatico, anzi, il nostro obiettivo è renderli sempre più affidabili e duraturi.


Velocità di riempimento +30% Grande resistenza all’umidità Nessuna manutenzione periodica

Design innovativo.
Quello che sembra soltanto un esercizio di design, in realtà nasconde un profondo studio per semplificare al massimo l’utilizzo e la comprensione dello strumento.
Il pannello frontale è realizzato in una lastra unica di vetro temperato ed alluminio, che lo rendono estremamente facile da pulire, rendendo quindi T8997 adatto sia all’utilizzo in laboratorio che in linea di produzione.
I menù interni estesi sono di facile comprensione, e l’interfaccia grafica è studiata per mostrare soltanto le informazioni importanti.
Tutto è esattamente dove dovrebbe essere.


Interfaccia user-friendly Facile pulizia Utilizzo a 360°



Modello 0-1 bar 1-2 bar 2-6 bar
Accuratezza Dp 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Range di misura Dp 0-65 mbar 0-65 mbar 0-65 mbar
Risoluzione Dp 0,001 mbar 0,002 mbar 0,005 mbar
Accuratezza pressione diretta 0,5%FS 0,5%FS 0,5%FS
Range di misura pressione diretta 0-FS 0-FS 0-FS
Risoluzione pressione diretta 0,1 mbar 0,1 mbar 0,1 mbar
Accuratezza misura perdita in cc/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Range di misura perdita in cc/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min
Risoluzione misura perdita in cc/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min
Range misura portata 0-20 l/min 0-20 l/min 0-20 l/min
Risoluzione misura portata 1 cc/min 1 cc/min 1 cc/min
Accuratezza misura portata 3%RDG+0.1%FS 3%RDG+0.1%FS 3%RDG+0.1%FS
Unità di misura mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensioni L: 270 h:160 l:300 mm
Peso 9 kg
Dimensioni display 800x280 pixel
Range temperatura di funzionamento 5-40 °C
Porte RS232 2
Porte RS485 1
Porta USB “master” 1
Porta USB “slave” 1
Porta ethernet Optional
Segnali I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Segnali I/O ausiliari (optional) 8 output programmable, 4 input programmable, 4BCD
Numero programmi 300
Memoria archivio prove Advanced
Blocco con password Yes
Nome programma Yes , 16 characters
Note La risoluzione da considerarsi ai fini dell'accuratezza è sempre 1 Pa


Norme di riferimento: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • La risoluzione ai fini del calcolo dell’incertezza è di 1 Pa fino a 10 bar.
  • La misura di portata dei misuratori di flusso è di tipo massico e riferita alle condizione di riferimento di 0°C – 1013,25mbar.
  •  La misura di portata degli strumenti per prove di tenuta è di tipo volumetrico.
  • I dati di accuratezza sono riferiti e garantiti alle condizioni di taratura in laboratorio.
  • L’accuratezza della misura di portata è riferita fino a 2 bar, per pressioni superiori sono possibili delle variazioni a seconda delle caratteristiche del modello.
  • Per scale di misura maggiori ai limiti indicati le accuratezze verranno specificate in fase di offerta.

  • Elettrovalvola di scarico esterna con filtro
  • Valvola pneumatica 3 vie
  • Elettrovalvola di pilotaggio
  • Valvola pneumatica 5 vie
  • Pulsante esterno di start
  • Pulsantiera esterna start/abort
  • Pulsantiera esterna selezione 4 programmi
  • Pedale di start
  • Lettore di codice a barre
  • Etichetta adesiva per stampante 4500pz
  • Cavo prolunga segnali AUX
  • Venturi
  • Filtro aria
  • Raccordo staubli maschio
  • Rubinetto micrometrico di precisione
  • Rubinetto micrometrico
  • Software M Series manager
  • TTY
  • Protocollo seriale
  • Gruppo splittaggio valvole tipo "cilindri" con filtri
  • Cavo seriale proprietario PC - Serie T
  • Sonda esterna temperatura
  • Valvola pneumatica 3 vie con valvola pilota
  • MIXER-07
  • Software Data Manager
  • Raccordo Staubli femmina volante
  • Stampante termica con spellicolatore
  • Stampante termica senza spellicolatore
  • Cavo adattatore AUX Serie T - Serie ET
  • Pulsante Start/Abort/Buono/Scarto
  • Filtro aria 5 micron

  • Valvola di scarico Interna
  • Pneumatica per riempimenti veloci
  • Raccordo frontale per fuga tarata Staubli© - (STANDARD)
  • Regolatore di pressione di precisione frontale - (STANDARD)
  • Regolatore Elettronico di pressione
  • Circuito di autozero pressione primaria
  • Pre-Riempimento
  • Lettura pressione primaria in attesa
  • Uscita secondaria di Scarto (terzo esito)
  • Misura barometrica
  • Uscita Analogica Perdita
  • Scheda espansione I/O 24 Vdc
  • Ingresso di Start a logica bi-manuale
  • Presa Ethernet/TCP-IP
  • Porta USB Attiva - (STANDARD)
  • Connessione WI-FI
  • Kit comando radio remoto selezione programmi/start
  • Misura da alta risoluzione (1M pti AD) - (STANDARD)
  • Interfaccia Profinet
  • Interfaccia EtherCAT
  • Bluetooth Low Energy - (STANDARD)
