M6990

M6990 è lo strumento prova di tenuta entry-level della serie M di ForTest


Applicazioni:

  Meccanico   Medicale
  Valvole   Packaging
  Idraulica   Pneumatica
6990

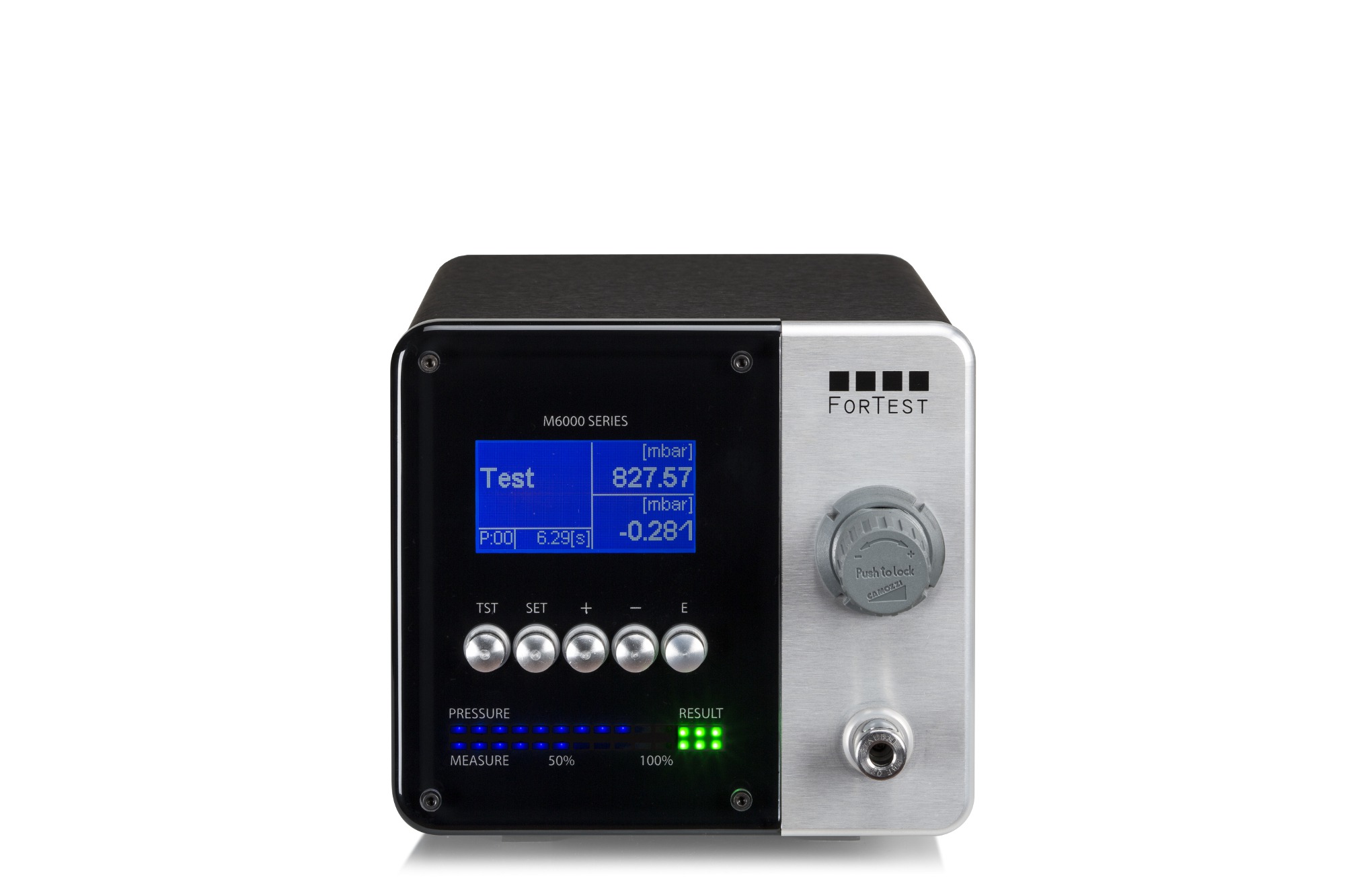

Tale strumento è dotato di display grafico di 128x64 pixel retroilluminato blu, 5 tasti di comando, scheda elettronica con hardware totalmente riprogettato, frontale in plexiglass anti sfondamento e regolatore di pressione sul fronte.
Il tutto racchiuso in un case estremamente compatto e resistente, con pannello retro di alluminio anodizzato che integra elementi pneumatici e connettori elettrici di espansione.
Grazie al circuito pneumatico ottimizzato, il volume parassita di prova è stato sostanzialmente annullato, rendendo le prove ancora più veloci.

M6990 può essere fornito sia nella versione con elettrovalvole standard che nella versione con micro elettrovalvole, che consente di avere tempi di test ridottissimi.
Lo strumento è disponibile con pressione di prova da -1 a 10 Bar. M6990 è dotato di serie di un connettore AUX per segnali di espansione a 24 Vdc, una porta USB, una porta RS232 optoisolata, ed una porta per reti industriali multi punto optoisolata.

Sono disponibili accessori esterni come stampanti, raccordo Staubli frontale per collegamento di fughe tarate M0710 o di terze parti, kit smistatore rete per realizzazione reti complesse per PC, regolatori meccanici di precisione ecc...
M6990, grazie ad un hardware rinnovato, vanta una precisione di misura di 0,1 Pa che permette di eseguire test alla maggiore velocità ed affidabilità possibili.
La semplice interfaccia utente, il menù multilingua, il bargraph con indicazione della pressione di prova e del calo rilevato, i led RGB di indicazione di pezzo Buono o Scarto, completano la ricca dotazione.

  • Contenitore in alluminio anodizzato nero
  • Frontale in plexiglass anti sfondamento
  • Lettura della pressione e del calo in mbar / mbar/s / Pa / hPA / cc/min / cc/h
  • Visore LCD da 128X64 pixel retroilluminato blu
  • Regolazione della pressione manuale
  • Risoluzione della misura del calo di pressione di 0,1 Pa (per strumenti fino a 1 bar)
  • Memoria contapezzi e orologio Real Time Clock
  • 100 programmi di prova configurabili dall’ operatore
  • Messa a punto secondo norme ISO accessibile dall’operatore e mascherata da algoritmo di controllo
  • Connettore con segnali di espansione a 24 Vdc
  • Porta RS232 optoisolata
  • Porta per reti industriali multi punto optoisolata
  • Connettore USB per collegamento a PC
  • Temperatura di funzionamento min. 5°C / max. 40 °C
  • Peso configurazione base: 5 Kg
  • Dimensioni: 180X160X200 mm
  • Fondo Scala di Pressione (mbar) : -1000, 200, 500, 1000, 2000, 3000, 6000, 10000
  • Alimentazioni elettriche possibili: 24 Vdc
  • Pneumatiche realizzabili per Tubi (mm): 4x2,7, 6x4, 8x6
  • Gas di funzionamento: Idrogeno, Aria compressa, Azoto

  • Elettrovalvola di scarico esterna con filtro
  • Valvola pneumatica 3 vie
  • Elettrovalvola di pilotaggio
  • Pulsante esterno di start
  • Pulsantiera esterna start/abort
  • Pulsantiera esterna selezione 4 programmi
  • Pedale di start
  • Lettore di codice a barre
  • Etichetta adesiva per stampante 4500pz
  • Cavo prolunga segnali AUX
  • Venturi
  • Filtro aria
  • Raccordo staubli maschio
  • Rubinetto micrometrico di precisione
  • Rubinetto micrometrico
  • Software M Series manager
  • TTY
  • Protocollo seriale
  • Alimentatore esterno 24 Vdc
  • Cavo seriale proprietario PC ---> Serie M
  • Valvola pneumatica 3 vie con valvola pilota
  • Stampante termica senza spellicolatore
  • Cavo adattatore AUX Serie M ---> Serie ET
  • Pulsante Start/Abort/Buono/Scarto
  • Software "Data Manager"
  • Filtro aria 5 micron

  • Pneumatica con micro elettrovalvole veloci
  • Raccordo frontale per fuga tarata Staubli©
  • Ingresso di Start a logica bi-manuale
  • Misura da alta risoluzione (1M pti AD) - (STANDARD)
