T6960

/ T6960

T6960

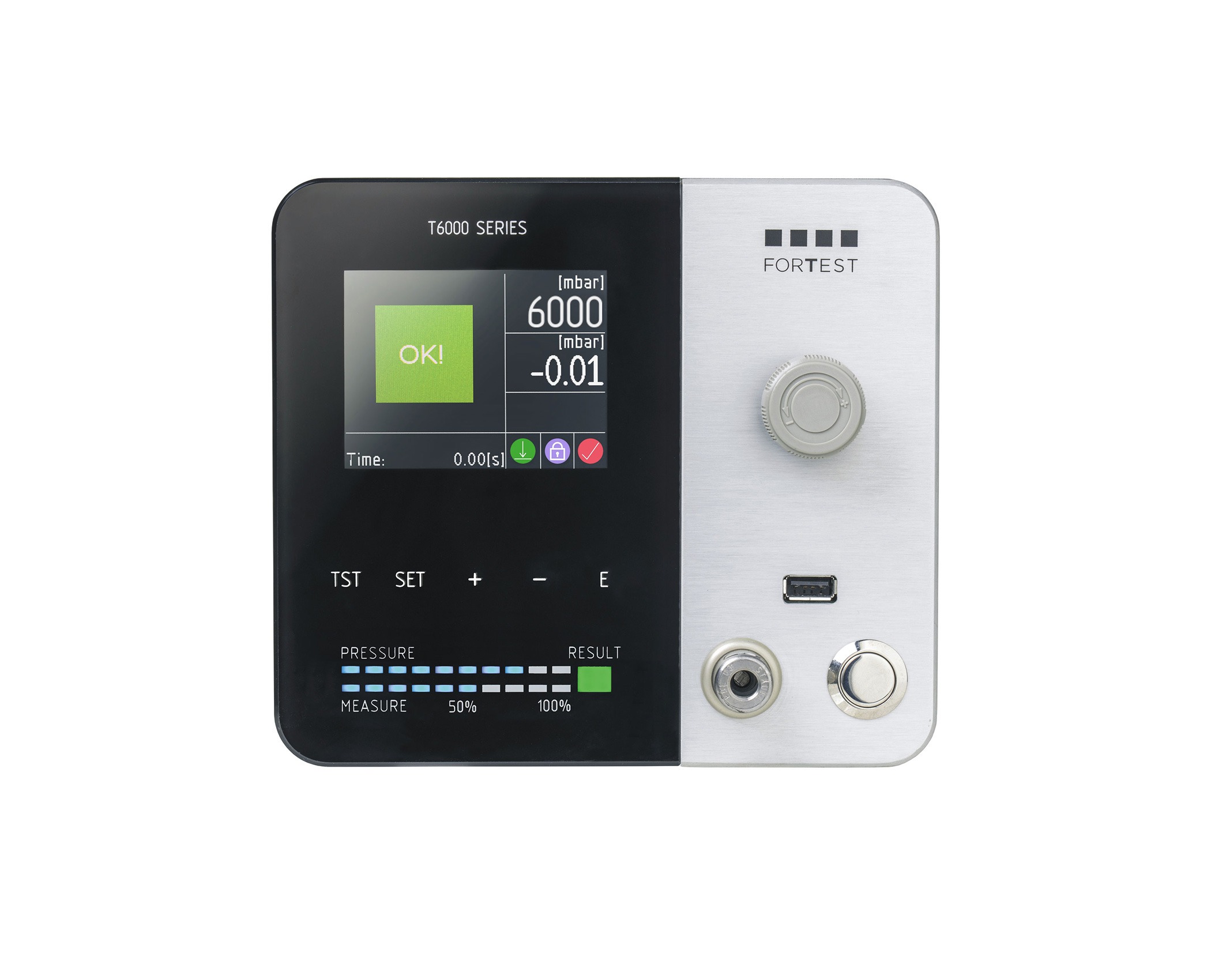

Strumento prova tenuta entry-level differenziale


Applicazioni:

  Automotive   Medicale
  Elettrodomestici   Packaging
  Gas

Grande velocità per piccoli volumi.
T6960 nasce per il test ultra veloce su particolari di piccolo volume (valvole per pneumatici, pressostati, micro valvole in plastica medicali, aghi, cateteri, componenti biomedicali, ecc.).
Tale caratteristiche lo rendono adatto all’utilizzo su macchine automatiche ad alta produttività, permettendo il montaggio del gruppo pneumatico a ridosso del particolare in prova, per ridurre al massimo il volume parassita. La tecnologia di misura differenziale inoltre, permette la rilevazione di perdite estremamente basse (esempio su valvola medicale: 10 cc/h a 2 bar in 0,1 s. di prova).



Tempi di test di pochi decimi di secondo Gruppo pneumatico remotato Ideale per pezzi di piccolo volume (massimo 20cc)

Tutte le connessioni che servono.
T6960 ha una dotazione di porte più limitata dei suoi fratelli maggiori, ma ugualmente completa: una porta usb slave, RS232, RS485 e Can bus.
Nel pannello frontale è montata una porta usb master per il collegamento di una chiavetta usb che permette la memorizzazione dei collaudi eseguiti, il backup/restore dei parametri e l’aggiornamento del firmware dello strumento.
Il collegamento a stampanti termiche, lettori bar-code / data-matrix e marcatrici avviene in modo automatico tramite menù interno.


Usb key Uscite ad alta potenza RS232, RS485, Can

Così piccolo ma così potente.
T6960 può contare su una risoluzione di misura di 0,1 Pa ad 1 bar (0,5 Pa a 6 bar) stabile ed esente da noise, condividendo una parte della sezione di misura adottata sulle serie superiori T8000 e T9000.
Nonostante sia concepita come strumento entry-level, le performance di misura sono assolutamente equiparabili con quelle del resto della gamma di ForTest.



Performance di misura elevate Risoluzione a partire da 0,1 Pa

Pneumatica remotata.
T6960 dispone di un gruppo pneumatico esterno con micro valvole e trasduttore di pressione differenziale integrati, da montare il più vicino possibile al particolare da collaudare. Il tutto verrà gestito direttamente dall’unità centrale con dimensioni ed interfaccia identiche alla T6990.



Ideale per volumi fino a 20cc Gruppo esterno remotato Tecnologia differenziale

E’ tutto dove dovrebbe essere.
Nonostante le dimensioni contenute che hanno reso necessario l’uso di menù semplificati, l’interfaccia utente di T6960 è comunque studiata in modo da agevolare la programmazione dei parametri di prova.
Il pannello frontale è realizzato in una lastra unica di vetro temperato ed alluminio, che lo rendono estremamente facile da pulire, rendendo quindi T6990 adatto sia all’utilizzo in laboratorio che in linea di produzione.
I menù interni estesi sono di facile comprensione, e l’interfaccia grafica è studiata per mostrare soltanto le informazioni importanti.
Tutto è esattamente dove dovrebbe essere.


Interfaccia user-friendly Facile pulizia Utilizzo a 360°



Modello 0-0,2 bar 0-0,5 bar 0-1 bar 0-2 bar 0-3 bar 0-6 bar
Accuratezza Dp 1% RDG+3DGT 1% RDG+3DGT 1% RDG+3DGT 1% RDG+3DGT 1% RDG+3DGT 1% RDG+3DGT
Range di misura Dp 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar
Risoluzione Dp 0,001 mbar 0,001 mbar 0,001 mbar 0,002 mbar

0,005 mbar 0,005 mbar
Accuratezza pressione diretta 1,5%FS 1,5%FS 1,5%FS 1,5%FS 1,5%FS 1,5%FS
Range di misura pressione diretta 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Risoluzione pressione diretta 0,01 mbar 0,01 mbar 0,1 mbar 0,1 mbar 0,1 mbar 0,1 mbar
Accuratezza misura perdita in cc/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Range di misura perdita in cc/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Risoluzione misura perdita in cc/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Accuratezza misura volume in cc - - - - - -
Range di misura volume in cc - - - - - -
Risoluzione misura volume in cc - - - - - -
Unità di misura mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensioni L:180 h:160 l:200 mm
Peso 5 kg
Dimensioni display 320x240 pixel
Range temperatura di funzionamento 5-40 °C
Porte RS232 2
Porte RS485 1
Porta usb “master” 1
Porta usb “slave” 1
Porta ethernet -
Segnali I/O Start, Stop, Filling, Test, Good, Reject, 3BCD
Segnali I/O ausiliari (optional) -
Numero programmi 100
Memoria archivio prove Standard
Blocco con password Yes
Nome programma Yes, 8 characters
Normative di riferimento EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • Elettrovalvola di scarico esterna con filtro
  • Pulsante esterno di start
  • Pulsantiera esterna start/abort
  • Pulsantiera esterna selezione 4 programmi
  • Pedale di start
  • Lettore di codice a barre
  • Etichetta adesiva per stampante 4500pz
  • Cavo prolunga segnali AUX
  • Venturi
  • Filtro aria
  • Software Leak Test Manager
  • TTY
  • Protocollo seriale
  • Alimentatore esterno 24 Vdc
  • Cavo seriale proprietario PC - Serie T
  • MIXER-07
  • Software Data Manager
  • Stampante termica con spellicolatore
  • Stampante termica senza spellicolatore
  • Cavo adattatore AUX Serie T - Serie ET
  • Pulsante Start/Abort/Buono/Scarto
  • Software "Data Manager"
  • Filtro aria 5 micron

  • Pneumatica con micro elettrovalvole veloci - (STANDARD)
  • Regolatore di pressione di precisione frontale - (STANDARD)
  • Modulo pneumatico di misura remotata - (STANDARD)
  • Ingresso di Start a logica bi-manuale
  • Misura da alta risoluzione (1M pti AD) - (STANDARD)
