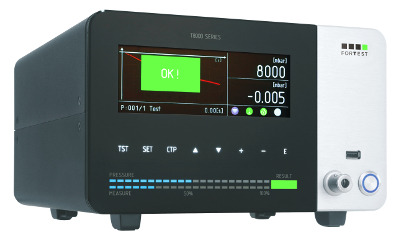

T8970

Strumento a misura continua universale per settore Gas


Applicazioni:

  Elettrodomestici   Gas
  Refrigerazione
Centralina per il collaudo industriale prova tenuta aria compressa T8000 T-Series ForTest

Misura continua per settore gas.
T8970 è un particolare strumento prova tenuta a misura continua, nato per particolari specifici come rampe gas, piani cottura o stazioni di riparazione.
Tale tecnologia renderà molto veloce, per esempio, il test in sequenza dei vari fuochi e rubinetti di una rampa gas, partendo in automatico appena si collegherà all’entrata di alimentazione del gas e visualizzando in real-time le perdite rilevate.
La funzione “misura volumetrica” è di serie, permettendo la visualizzazione della perdita direttamente in cc/h o cc/min, per rispondere alle normative di settore.
T8970 monta un regolatore elettronico automatico, che permette la regolazione stabile e continua della pressione di test, soprattutto nella fase di apertura rubinetti.



Misura diretta in cc/h o cc/min Regolazione automatica della pressione Partenza automatica ciclo di test

Connettività senza limiti.
La dotazione del nuovo T8970 comprende porte usb slave, RS232, RS485, Can bus e TTY. In opzione si possono montare una porta ethernet ed un connettore 26 poli con 4 ingressi ed 8 uscite completamente programmabili, per l’interfacciamento a valvole esterne, barriere di sicurezza, interruttori, ecc…
Nel pannello frontale è montata una porta usb master per il collegamento di una chiavetta usb che permette la memorizzazione dei collaudi eseguiti, il backup/restore dei parametri e l’aggiornamento del firmware dello strumento.
Il collegamento a stampanti termiche, lettori bar-code / data-matrix e marcatrici avviene in modo automatico tramite menù interno.


Usb key Uscite ad alta potenza RS232, RS485, Can, TTY Ethernet e connettore ausiliario

Misura sempre migliore.
Il ciclo di collaudo è stato ulteriormente velocizzato grazie all’integrazione di processore e coprocessore, mantenendo l’affidabilità che contraddistingue da sempre ForTest.
Possiamo dire con certezza che T8970 dispone della sezione di misura più avanzata al mondo, grazie alla tecnologia di centraggio in finestre ed alla doppia gabbia di Faraday optoisolata, che riducono i tempi di assestamento inferiori a 18 ms.
Questo si traduce in una risoluzione di misura reale di 0,1 Pa ad 1 bar (0,5 Pa a 6 bar) stabile ed esente da noise.


Processore e coprocessore integrati Tecnologia di centraggio in finestre Risoluzione di 0,1 cc/h

Sezione pneumatica ottimizzata.
Il montaggio di elettrovalvole di nuova generazione hanno permesso l’aumento del 30% della velocità di riempimento rispetto al precedente modello, mantenendo inalterata l’affidabilità nel tempo. I nostri strumenti non hanno bisogno di costose manutenzioni al reparto pneumatico, anzi, il nostro obiettivo è renderli sempre più affidabili e duraturi.


Velocità di riempimento +30% Grande resistenza all’umidità Nessuna manutenzione periodica

Design innovativo.
Quello che sembra soltanto un esercizio di design, in realtà nasconde un profondo studio per semplificare al massimo l’utilizzo e la comprensione dello strumento.
Il pannello frontale è realizzato in una lastra unica di vetro temperato ed alluminio, che lo rendono estremamente facile da pulire, rendendo quindi T8970 adatto sia all’utilizzo in laboratorio che in linea di produzione.
I menù interni estesi sono di facile comprensione, e l’interfaccia grafica è studiata per mostrare soltanto le informazioni importanti.
Tutto è esattamente dove dovrebbe essere.


Interfaccia user-friendly Facile pulizia Utilizzo a 360°



Modello 0-1 bar
Accuratezza Dp 0,5% RDG+3DGT
Range di misura Dp 0-65 mbar
Risoluzione Dp 0,001 mbar
Accuratezza pressione diretta 0,5%FS
Range di misura pressione diretta 0-FS
Risoluzione pressione diretta 0,1 mbar
Accuratezza misura perdita in cc/’ 1%RDG+0,03cc/min
Range di misura perdita in cc/’ 0-10 cc/min
Risoluzione misura perdita in cc/’ 0,01 cc/min
Accuratezza misura volume in cc 1%RDG+2cc/min

Range di misura volume in cc 0-500cc
Risoluzione misura volume in cc 0,1 cc
Unità di misura mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensioni L:270 h:160 l:300 mm
Peso 8 kg
Dimensioni display 800x280 pixel
Range temperatura di funzionamento 5-40 °C
Porte RS232 2
Porte RS485 1
Porta usb “master” 1
Porta usb “slave” 1
Porta ethernet Optional
Segnali I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Segnali I/O ausiliari (optional) 8 output programmable, 4 input programmable, 4BCD
Numero programmi 300
Memoria archivio prove Advanced
Blocco con password Yes
Nome programma Yes, 16 characters
Normative di riferimento EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • Elettrovalvola di scarico esterna con filtro
  • Pulsante esterno di start
  • Pulsantiera esterna start/abort
  • Pulsantiera esterna selezione 4 programmi
  • Pedale di start
  • Lettore di codice a barre
  • Etichetta adesiva per stampante 4500pz
  • Cavo prolunga segnali AUX
  • Filtro aria
  • Raccordo staubli maschio
  • Rubinetto micrometrico di precisione
  • Rubinetto micrometrico
  • Software M Series manager
  • TTY
  • Protocollo seriale
  • Cavo seriale proprietario PC - Serie T
  • Sonda esterna temperatura
  • MIXER-07
  • Software Data Manager
  • Raccordo Staubli femmina volante
  • Stampante termica con spellicolatore
  • Stampante termica senza spellicolatore
  • Cavo adattatore AUX Serie T - Serie ET
  • Pulsante Start/Abort/Buono/Scarto
  • Filtro aria 5 micron

  • Raccordo frontale per fuga tarata Staubli© - (STANDARD)
  • Regolatore di pressione di precisione frontale - (STANDARD)
  • Regolatore Elettronico di pressione
  • Circuito di autozero pressione primaria
  • Pre-Riempimento
  • Uscita secondaria di Scarto (terzo esito)
  • Uscita Analogica Perdita
  • Scheda espansione I/O 24 Vdc
  • Presa Ethernet/TCP-IP
  • Porta USB Attiva - (STANDARD)
  • Connessione WI-FI
  • Kit comando radio remoto selezione programmi/start
  • Misura da alta risoluzione (1M pti AD) - (STANDARD)
  • Capacimetro per misura volume pezzo - (STANDARD)
