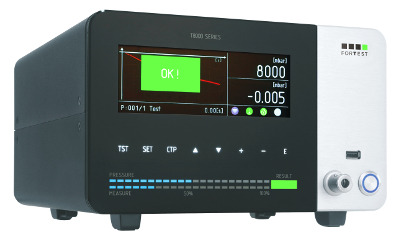

T8980

Strumento prova tenuta universale “compliance” ad intercettazione


Prove ad intercettazione.
In alcune particolari situazioni, ovvero quando la perdita massima ammissibile sia troppo piccola, l’unica soluzione è racchiudere il pezzo in prova dentro ad una campana ermetica e passare ad un sistema “compliance” ad intercettazione, come il nuovo T8980.
Tale strumento ha 2 rami di misura, il primo inietta l’aria di test dentro al pezzo in prova, il secondo misura l’aumento di pressione all’interno dell’intercapedine della campana contenitiva. Quindi, se il pezzo in prova avrà una perdita, trasferirà il carico di pressione nella campana, facendo aumentare la pressione all’interno di essa, che verrà quindi rilevata dal ramo di misura perdite.
In questo modo, in tutta sicurezza, si riescono ad utilizzare pressioni di prova molto alte (anche 100 bar) e rilevare fughe estremamente basse, anche nell’ordine di pochi cc/h.



Perdite visibili di pochi cc/h Pressione di prova fino a 100 bar Rami di misura indipendenti

Connettività senza limiti.
La dotazione del nuovo T8980 comprende porte USB slave, RS232, RS485, Profinet, EtherNet IP ed EtherCAT. In opzione si possono montare una porta ethernet ed un connettore 26 poli con 4 ingressi ed 8 uscite completamente programmabili, per l’interfacciamento a valvole esterne, barriere di sicurezza, interruttori, ecc…
Nel pannello frontale è montata una porta usb master per il collegamento di una chiavetta usb che permette la memorizzazione dei collaudi eseguiti, il backup/restore dei parametri e l’aggiornamento del firmware dello strumento.
Il collegamento a stampanti termiche, lettori bar-code / data-matrix e marcatrici avviene in modo automatico tramite menù interno.


Usb key Uscite ad alta potenza RS232, RS485, Can, TTY Ethernet e connettore ausiliario

Misura sempre migliore.
La tecnologia “compliance”, per sua natura, permette una sensibilità di misura ancora migliore di quella a calo assoluto, garantendo una risoluzione del calo di 0,1 Pa fino a 6 bar di prova.
L’adozione di nuovi sensori di pressione, unita alla sezione di misura con tecnologia di centraggio in finestre e doppia gabbia di Faraday optoisolata, ha reso possibile un ulteriore miglioramento delle performance dello strumento.


Tecnologia “compliance" Tecnologia di centraggio in finestre Risoluzione di 0,1 Pa fino a 6 bar

Sezione pneumatica ottimizzata.
Il montaggio di elettrovalvole di nuova generazione hanno permesso l’aumento del 30% della velocità di riempimento rispetto al precedente modello, mantenendo inalterata l’affidabilità nel tempo. I nostri strumenti non hanno bisogno di costose manutenzioni al reparto pneumatico, anzi, il nostro obiettivo è renderli sempre più affidabili e duraturi.


Velocità di riempimento +30% Grande resistenza all’umidità Nessuna manutenzione periodica

Design innovativo.
Quello che sembra soltanto un esercizio di design, in realtà nasconde un profondo studio per semplificare al massimo l’utilizzo e la comprensione dello strumento.
Il pannello frontale è realizzato in una lastra unica di vetro temperato ed alluminio, che lo rendono estremamente facile da pulire, rendendo quindi T8980 adatto sia all’utilizzo in laboratorio che in linea di produzione.
I menù interni estesi sono di facile comprensione, e l’interfaccia grafica è studiata per mostrare soltanto le informazioni importanti.
Tutto è esattamente dove dovrebbe essere.


Interfaccia user-friendly Facile pulizia Utilizzo a 360°



Modello 0-0,5 bar 0,5-6 bar 6-10 bar 10-20 bar 20-50 bar
Accuratezza Dp 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Range di misura Dp 0-65 mbar 0-65 mbar 0-650 mbar 0-650 mbar 0-650 mbar
Risoluzione Dp 0,001 mbar 0,001 mbar 0,001 mbar 0,001 mbar 0,01 mbar
Accuratezza pressione diretta 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS
Range di misura pressione diretta 0-FS 0-FS 0-FS 0-FS 0-FS
Risoluzione pressione diretta 0,1 mbar 0,1 mbar 0,1 mbar 0,1 mbar 0,1 mbar
Accuratezza misura perdita in cc/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Range di misura perdita in cc/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Risoluzione misura perdita in cc/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Accuratezza misura volume in cc 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min
Range di misura volume in cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc
Risoluzione misura volume in cc 0,1 cc 0,1 cc 0,1 cc 0,1 cc 0,1 cc
Unità di misura mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensioni 270X160X300 mm
Peso 8 kg
Dimensioni display 800x280 pixel
Range temperatura di funzionamento 5-40 °C
Porte RS232 2
Porte RS485 1
Porta usb “master” 1
Porta usb “slave” 1
Porta ethernet Optional
Segnali I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Segnali I/O ausiliari (optional) 8 output programmable, 4 input programmable, 4BCD
Numero programmi 300
Memoria archivio prove Advanced
Blocco con password Yes
Nome programma Yes, 16 characters
Note La risoluzione da considerarsi ai fini dell'accuratezza è sempre 1 Pa


Norme di riferimento: EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

  • La risoluzione ai fini del calcolo dell’incertezza è di 1 Pa fino a 10 bar.
  • La misura di portata dei misuratori di flusso è di tipo massico e riferita alle condizione di riferimento di 0°C – 1013,25mbar.
  •  La misura di portata degli strumenti per prove di tenuta è di tipo volumetrico.
  • I dati di accuratezza sono riferiti e garantiti alle condizioni di taratura in laboratorio.
  • L’accuratezza della misura di portata è riferita fino a 2 bar, per pressioni superiori sono possibili delle variazioni a seconda delle caratteristiche del modello.
  • Per scale di misura maggiori ai limiti indicati le accuratezze verranno specificate in fase di offerta.

  • Elettrovalvola di scarico esterna con filtro
  • Pulsantiera esterna start/abort
  • Pulsantiera esterna selezione 4 programmi
  • Pedale di start
  • Lettore di codice a barre
  • Etichetta adesiva per stampante 4500pz
  • Cavo prolunga segnali AUX
  • Venturi
  • Filtro aria
  • Raccordo staubli maschio
  • Rubinetto micrometrico di precisione
  • Rubinetto micrometrico
  • Software M Series manager
  • TTY
  • Protocollo seriale
  • Cavo seriale proprietario PC ---> Serie M
  • Sonda esterna temperatura
  • MIXER-07
  • Software Data Manager
  • Raccordo Staubli femmina volante
  • Stampante termica con spellicolatore
  • Cavo adattatore AUX Serie M ---> Serie ET
  • Software "Data Manager"
  • Filtro aria 5 micron

  • Valvola di scarico Interna
  • Regolatore di pressione di precisione frontale
  • Modulo pneumatico di misura remotata
  • Regolatore Elettronico di pressione
  • Circuito di autozero pressione primaria
  • Pre-Riempimento
  • Lettura pressione primaria in attesa - (STANDARD)
  • Uscita secondaria di Scarto (terzo esito)
  • Uscita Analogica Perdita
  • Scheda espansione I/O 24 Vdc
  • Ingresso di Start a logica bi-manuale
  • Presa Ethernet/TCP-IP
  • Porta USB Attiva
  • Connessione WI-FI
  • Kit comando radio remoto selezione programmi/start
  • Misura da alta risoluzione (1M pti AD) - (STANDARD)
  • Capacimetro per misura volume pezzo
  • Doppio ramo di pressioni pre-regolate automatico
  • Misura indiretta - (STANDARD)
